P1KT003

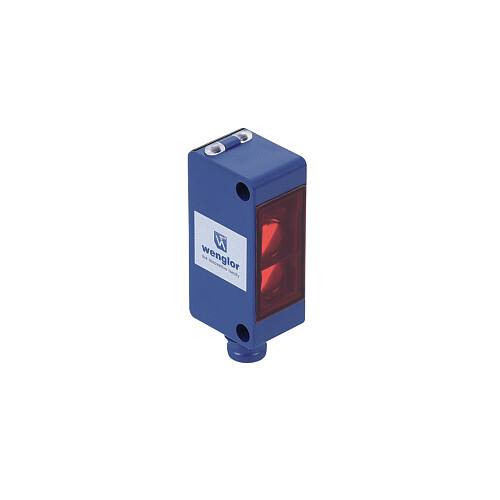

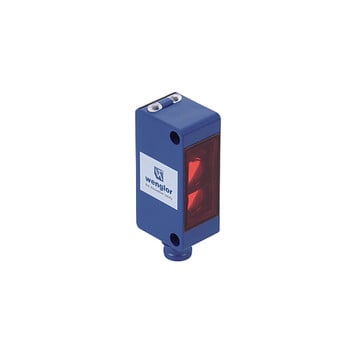

Czujnik optyczny odbiciowy firmy Wenglor, zakres=700 mm, światło czerwone, polaryzacja NPN NO lub NC, zasilanie 10...30 V DC, 500 Hz, IP67/IP68, podłączenie konektor M8-4 pin, materiał korpusu tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Monitorowanie stanu
- Wysoka częstotliwość przełączania
- IO-Link 1.1
- Duży zakres pomiarowy
Czujnik refleksyjny działa na czerwonym świetle zgodnie z zasadą energii i jest przeznaczony do wykrywania obiektów bez tła. Odległość przełączania jest ustawiana dla danego obiektu. Uwaga: jasne obiekty odbijają światło lepiej niż ciemne. Ciemne (matowe) obiekty można również odróżnić od jasnych (błyszczących) obiektów. Oznacza to, że można przeprowadzić kontrolę obecności lub wysokości stosu lub wykonać zadania zliczania. Interfejs O-Link może służyć do konfigurowania czujników refleksyjnych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości odległości.
| Parametry optyki | ||
|---|---|---|
| Zakres | 700 mm | |
| Histereza przełączania | < 10 % | |
| Rodzaj światła | Światło czerwone | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 20 mA | |
| Częstotliwość przełączania | 500 Hz | |
| Częstotliwość przełączania (tryb speed) | 1000 Hz | |
| Czas odpowiedzi | 1 ms | |
| Czas odpowiedzi (tryb speed) | 0,5 ms | |
| Dryft temperaturowy | < 10 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |

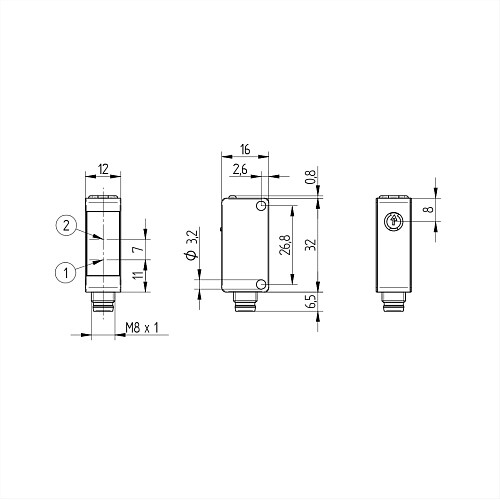

| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M8-4 pin | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 2630,72 a | |
| Wyjście | ||
| IO-Link | tak | |
| NPN NO/NC przełączny | tak | |
