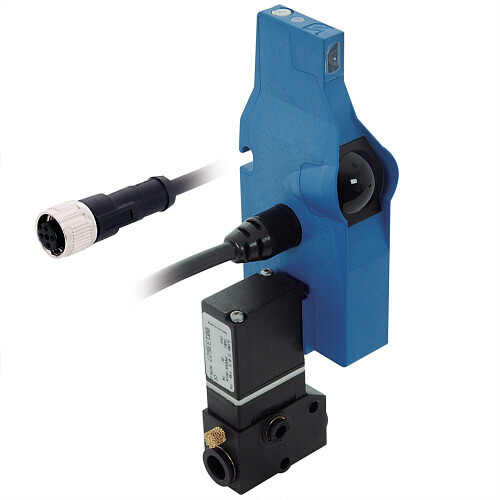

OPT1503
Czujnik optyczny do kontroli przenośników rolkowych frimy Wenglor, strefa działania = 900 mm, histereza = < 5 %, wyjście PNP NC, zasilanie 23...27,8 V DC, konektor M12-4 pin, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Oszczędność energii dzięki EcoMode
- Zoptymalizowana wydajność
- Szybkie podłączenie
- Regulowana odległości przełączania
- Oszczędzająca czas instalacja z systemem szybkiego montażu
Czujniki te zostały specjalnie zaprojektowane do stosowania w przenośnikach rolkowych akumulacyjnych. Ich zwarta konstrukcja pozwala na montaż między rolkami poniżej poziomu transportu. Precyzyjne tłumienie tła umożliwia niezawodne wykrywanie nawet czarnych obiektów z odległości do 900 mm. Skalowany regulator odległości przełączania zapewnia szybką i prostą regulację żądanej odległości. Dzięki innowacyjnemu systemowi szybkiego montażu i szybkiemu okablowaniu czujnik jest zainstalowany i gotowy do użycia w mgnieniu oka.
| Parametry optyki | ||
|---|---|---|
| Zakres | 900 mm | |
| Histereza przełączania | < 5 % | |
| Rodzaj światła | Światło podczerwone | |
| Długość fali | 860 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| Grupa ryzyka (EN 62471) | 1 | |
| Max. natężenie światła otoczenia | 90000 Lux | |
| Kąt otwarcia | 3 ° | |
| Dane elektryczne | ||
| Zasilanie | 23...27,8 V DC | |
| Konsumpcja czujnika (Ub = 24 V) | < 16 mA | |
| EcoMode | tak | |
| Częstotliwość przełączania | 100 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -40...60 °C | |
| Ilość wyjść | 1 | |
| Spadek napięcia na wyjściu | < 0,9 V | |
| PNP max. prąd przełączania | 200 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Logika | tak | |
| Pojedyncze rozładowanie | tak | |
| Block Forwarding | tak | |
| Zawór membranowy | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP65 | |
| Podłączenie | konektor M12-4 pin | |
| Długość przewodu | 100 cm | |
| Zawór | ||
| Numer zaworu | K03 | |
| Zasilanie zaworu | 21,6...26,4 V | |
| Konsumpcja zaworu | 42 mA | |
| Zakres temperatury pracy zaworu | -10...55 °C | |
| Ciśnienie pracy | 0...8 bar | |
| Szerokość nominalna | 0,9 mm | |
| Przepływ nominalny 1 -> 2 | 22 NL/min | |
| Przepływ nominalny 2 -> 3 | 25 NL/min | |
| Rura złącza linii zasilającej | 2× 8×1 | |
| Dystans roboczy | 4×1 | |
| Funkcja zaworu | 3/2 drogowe | |
| Częstotliwość przełączania | NO | |
| Wyjście | ||
| PNP NC | tak | |
