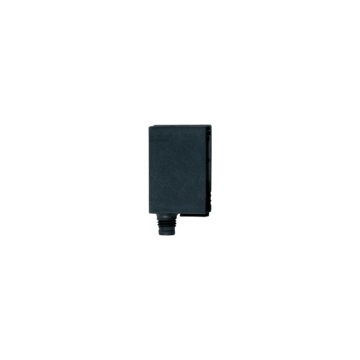

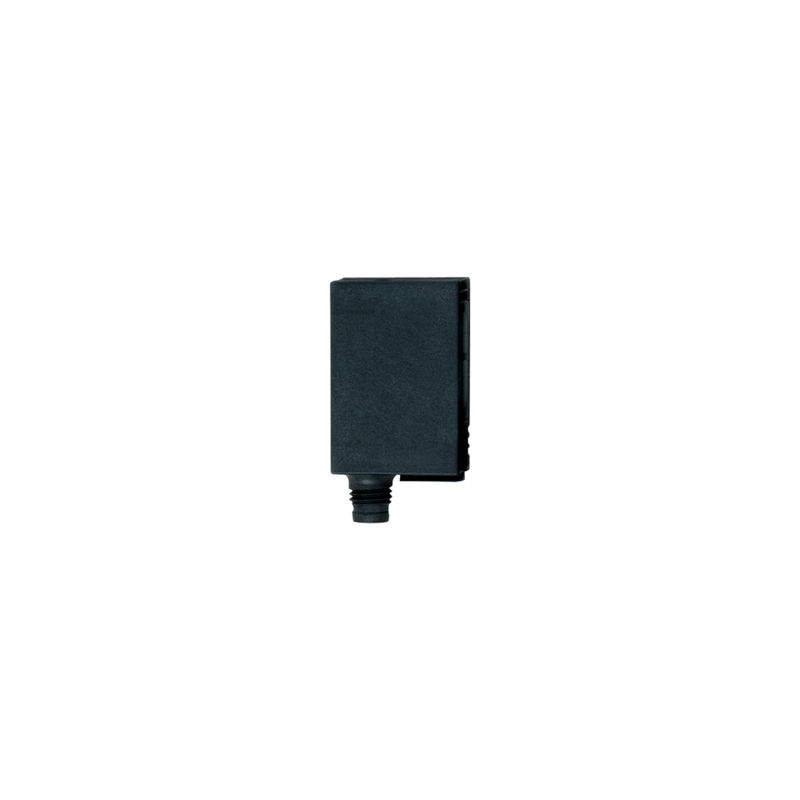

OJ5058 - OJHLFPKG/SO/AS
Czujnik optyczny odbiciowy firmy IFM, obudowa kostkowa 35 x 11 x 24 mm, zasieg= 7 … 150 mm, PNP/ NO lub NC, zasilanie 10-30 VDC, konektor M8
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezbłędne wykrywanie niewielkich obiektów
- Wyjątkowo niewielka obudowa do zastosowań w robotyce, montażu i przenoszeniu
- Precyzyjna eliminacja tła
- Łatwe osiowanie widocznej plamce laserowej
- Intuicyjne ustawianie czułości i funkcji wyjściowej
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Klasa ochrony laserowej | 1 | |
| Obudowa | prostopadłościan | |
| Aplikacja | ||
| Konstrukcja | Tłumienie tła | |
| Zasada działania | Czujnik dyfuzyjny | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | 13 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 650 | |
| Typ. czas życia [h] | 50000 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | tryb światło-włącz/ciemno-włącz; (programowalny) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Częstotliwość przełączania DC [Hz] | 1000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zasięg [mm] | 7...150; (biały papier 200 x 200 mm 90% reemisji) | |
| Zasięg dla obiektu białego (90% reemisji) [mm] | 7...150 | |
| Zasięg dla obiektu szarego (18% reemisji) [mm] | 7...55 | |
| Zasięg dla obiektu czarnego (6% reemisji) [mm] | 7...36 | |
| Regulowany zasięg | tak | |
| Średnica najmniejszego wykrywalnego obiektu [mm] | 0,8 | |
| Maks. średnica plamki światła [mm] | 0,8 | |
| Tłumienie tła: dostępne | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 501 | |
| Dane mechaniczne | ||
| Waga [g] | 40,7 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 35 x 11 x 24 | |
| Materiał | obudowa: ABS; mocowanie: cynk odlewany ciśnieniowo; okno LED: SEPS; przycisk: SEPS | |
| Materiał soczewki | PMMA | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| działanie | 1 x LED, kolor zielony | |
| Blokada elektroniczna | tak | |
| Akcesoria | ||
| Dostarczane elementy | Zacisk montażowy: 1, E20964 śruby mocujące: 2 x M3 x 16 podkładki sprężyste: 2 Nakrętki: 2 |
|
| Uwagi | ||
| Uwagi | Napięcie eksplatacji "supply class 2" zgodnie z cULus | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M8; kodowanie: A | |
