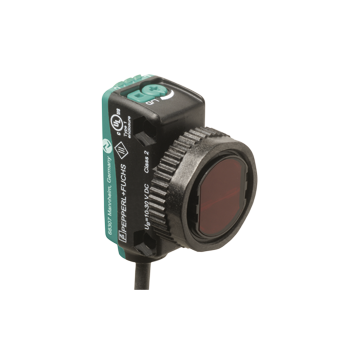

OBD800-R103-2EP-IO - 267075-100256

Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 2 ... 800 mm, światło czerwone, zasilanie 10 ... 30 V DC, przewód 2 m, 2 wyjścia uniwersalne Push-Pull, , IO-Link, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K

OBD800-R103-2EP-IO - 267075-100256

Dodaj do porównania Usuń z porównania

337,45 zł

415,06 zł z podatkiem VAT

Dostępny na magazynie (5 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Diffuse mode sensor OBD800-R103-2EP-IO
  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Extended temperature range
    -40 °C ... 60 °C
  • Wysoki stopień ochrony IP69K
  • IO-Link interface for service and process data

Opis produktu
Czujnik optyczny odbiciowy energetyczny
Ogólne specyfikacje
Zasięg wykrywania 2 ... 800 mm
Minimalny zakres wykrywania 20 ... 40 mm
Zakres regulacji 40 ... 800 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Średnica plamki świetlnej około 55 mm przy odległości 800 mm
Opening angle 3.7 °
Limit światła otoczenia EN 60947-5-2
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 724 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone
miganie (4 Hz) - zwarcie
miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED:
stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty
Elementy sterujące Przełącznik zmiany jasności / ciemności
Elementy sterujące regulacja czułości
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Sinusoida max. 10%
Prąd zasilania bez obciążenia < 25 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C = styk 4)
IO-Link revision 1.1
Identyfikator urzadzenia 0x110103 (1114371)
Szybkość transmisji COM2 (38.4 kBit/s)
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 1 Bit
Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to:
C / Q - BK: NPN normalnie otwarty / zapalony, PNP normalnie zamknięty / ciemny, IO-Link
/ Q - WH: NPN normalnie zamknięty / ciemny, PNP normalnie otwarty / włączony
Wyjście sygnału 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ≤ 1,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F), kabel stały
-25 ... 60 ° C (-13 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 15 mm
Wysokość obudowy 36,5 mm
Głębokość obudowy 26.7 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie 2 m stały kabel
Materiał
Obudowa PC (poliwęglan)
Twarz optyczna PMMA
Masa około 38 g
Długość kabla 2 m
System Classcode
ECLASS 13.0 27270903
ECLASS 12.0 27270903
ECLASS 11.0 27270903
ECLASS 10.0.1 27270903
ECLASS 9.0 27270903
ECLASS 8.0 27270903
ECLASS 5.1 27270903
ETIM 9.0 EC001821
ETIM 8.0 EC001821
ETIM 7.0 EC001821
ETIM 6.0 EC001821
ETIM 5.0 EC001821
UNSPSC 12.1 39121528
