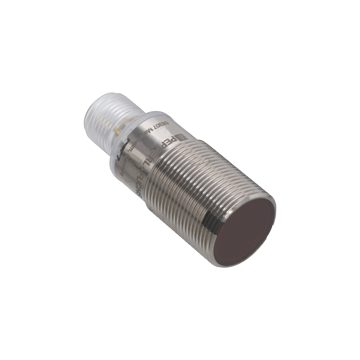

OBD600-18GM40-E2-V1 - 70113328-100021
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 30 ... 600 mm, korpus cylindryczny M18, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12, PNP jasno-włącz500 Hz, -40 ... 60 ° C, IP67, korpus metal
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor OBD600-18GM40-E2-V1
- Mocna metalowa obudowa w kształcie walca M18 x 1
- Operating distance adjustable
- Niewrażliwy na światło otoczenia
- Stopień ochrony IP67
- Duża odległość robocza
Opis produktu |
---|
Czujnik optyczny odbiciowy energetyczny |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 0 ... 600 mm | |
Minimalny zakres wykrywania | 0 ... 30 mm | |
Maksymalny zasięg wykrywania | 0 ... 600 mm | |
Zakres regulacji | 30 ... 600 mm | |
Cel referencyjny | standard white 200 mm X 200 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Średnica plamki świetlnej | approx. 40 mm at 600 mm | |
Opening angle | approx. 2.6 ° | |
Optyka | czołowy | |
Limit światła otoczenia | EN 60947-5-2 20000 luksów | |
Histereza | < 15 % | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 1289 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | LED green: on - power on flashing (4 Hz) - short circuit |
|
Wskaźnik funkcji | Żółta dioda LED: stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty |
|
Elementy sterujące | regulacja czułości | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Sinusoida | max. 10% | |
Prąd zasilania bez obciążenia | < 25 mA | |
Klasa ochrony | III | |
Wyjście | ||
Rodzaj przełączania | Q - Pin4: PNP normally open / light-on | |
Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Spadek napięcia | ≤ 1,5 V DC | |
Częstotliwość przełączania | 500 Hz | |
Czas odpowiedzi | ≤ 1 ms | |
Dostosowanie | ||
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP67 | |
Podłączenie | 3-stykowe złącze M12 x 1 | |
Materiał | ||
Obudowa | mosiądz, niklowany | |
Twarz optyczna | PMMA | |
Złącze | Tworzywo | |
Masa | około 15 g |
System | Classcode |
---|---|
ECLASS 13.0 | 27270903 |
ECLASS 12.0 | 27270903 |
ECLASS 11.0 | 27270903 |
ECLASS 10.0.1 | 27270903 |
ECLASS 9.0 | 27270903 |
ECLASS 8.0 | 27270903 |
ECLASS 5.1 | 27270903 |
ETIM 9.0 | EC001821 |
ETIM 8.0 | EC001821 |
ETIM 7.0 | EC001821 |
ETIM 6.0 | EC001821 |
ETIM 5.0 | EC001821 |
UNSPSC 12.1 | 39121528 |
