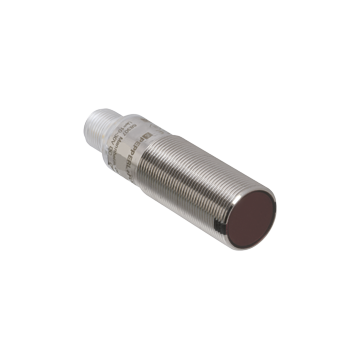

OBD500-18GM60-E5-V1-IR-1C - 70113328-100148
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 30 ... 450 mm, korpus cylindryczny M18, optyka kątowa, podczerwień, zasilanie 10 ... 30 V DC, konektor M12, PNP jasno / ciemno - włącz500 Hz, -40 ... 60 ° C, IP67, korpus metal
Zapytaj o produkt:
OBD500-18GM60-E5-V1-IR-1C - 70113328-100148 297,50 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor OBD500-18GM60-E5-V1-IR-1C
- Mocna metalowa obudowa w kształcie walca M18 x 1
- Operating distance adjustable
- Niewrażliwy na światło otoczenia
- Stopień ochrony IP67
- Duża odległość robocza
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 0 ... 500 mm | |
| Minimalny zakres wykrywania | 0 ... 30 mm | |
| Maksymalny zasięg wykrywania | 0 ... 500 mm | |
| Zakres regulacji | 30 ... 500 mm | |
| Cel referencyjny | standard white 200 mm X 200 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | podczerwień | |
| Średnica plamki świetlnej | approx. 52 mm at 500 mm | |
| Opening angle | approx. 2.6 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 10000 Lux | |
| Histereza | < 15 % | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 854 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED green: on - power on flashing (4 Hz) - short circuit |
|
| Wskaźnik funkcji | LED yellow: permanently lit - output active permanently off - output inactive |
|
| Elementy sterujące | regulacja czułości | |
| Elementy sterujące | jasno / ciemno na przełączanym elektrycznie | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA | |
| Klasa ochrony | III | |
| Wyjście | ||
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: Q - Pin4: PNP output / light-on L/D-On - Pin2: Low-active input | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 2 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | ≤ 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Twarz optyczna | PMMA | |
| Złącze | Tworzywo | |
| Masa | około 23 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
