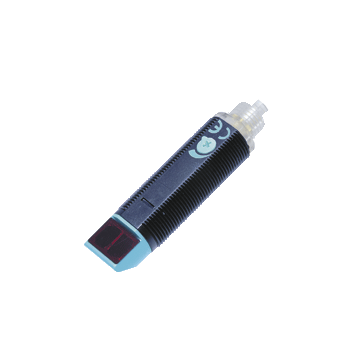

GLK18-8-400-S/25/161/166 - 199814
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 50 ... 450 mm ustawialny, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, 500 Hz, -25 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor GLK18-8-400-S/25/161/166
- Krótka konstrukcja w plastikowej obudowie M18
- Optyka kątowa
- Wskaźnik 4 diody LED dla widoczności 360 °
- Optymalny stosunek ceny do możliwości
- Zoptymalizowana konstrukcja potencjometru dla przejrzystego układu przycisków sterowania w aplikacji
- Uniwersalne zasilanie
| Opis produktu |
|---|
| Czujnik odbicowy, obudowa gwintowana M18, obudowa z tworzywa sztucznego, boczna powierzchnia optyczna, zasięg wykrywania 400 mm, światło czerwone, światło włączone, wersja AC / DC, wyjście NPN-FET, mikro wtyczka |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 400 mm ustawialny | |
| Maksymalny zasięg wykrywania | 0 ... 400 mm | |
| Cel referencyjny | Kodak biały 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Średnica plamki świetlnej | około 30 mm przy 400 mm | |
| Opening angle | około 4 ° | |
| Optyka | boczny | |
| Limit światła otoczenia | 30000 Lux ; zgodny z EN 60947-5-2:2007 | |
| Histereza | < 15 % | |
| Akcesoria w zestawie | Akcesoria montażowe | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone | |
| Wskaźnik funkcji | LED yellow: lights when object is detected ; flashes when falling short of the operating reserve | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 20 ... 250 V AC / DC | |
| Prąd zasilania bez obciążenia | <2,5 mA | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | N-kanałowy MOSFET, zabezpieczony przed zwarciem | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 200 mA | |
| Spadek napięcia | ≤ 3,5 V AC / DC | |
| Częstotliwość przełączania | 50 Hz | |
| Czas odpowiedzi | ≤ 10 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | UL 508 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, oceniane wartościowo ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | Na liście cULus, obudowa typu 1 | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze mikro AC, 1/2 "V124; 4 piny | |
| Materiał | ||
| Obudowa | PC-PBT | |
| Twarz optyczna | PMMA | |
| Masa | około 10 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
