JN2300 - INC-M2M360J-KG/US

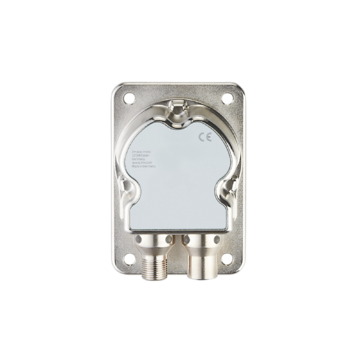

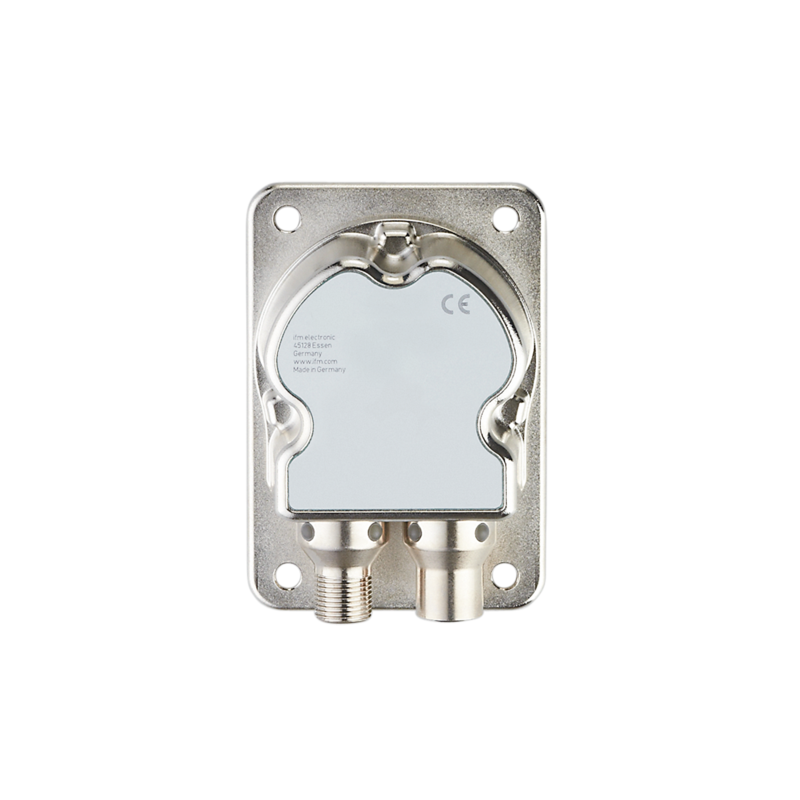

Czujnik nachylenia, 90 x 62 x 33,2 mm, 0…360 / 180 st, CAN, Temperatura otoczenia -40...85 stC, konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar kąta nachylenia w osi X i Y
- Duża dokładność pomiarów w całym zakresie kątowym w dwóch osiach
- Możliwość regulacji zera, kierunku zliczania i częstotliwości granicznej
- Niewielka i wytrzymała obudowa
- Wysokosprawny interfejs CAN do różnych zadań dot. komunikacji
| Cechy produktu | ||
|---|---|---|
| Zasada pomiaru | MEMS pojemość. | |
| Interfejs komunikacyjny | CAN | |
| Cechy produktu - Pomiar wychylenia | ||
| Liczba osi pomiaru | 2 | |
| Zakres kątów [°] | 0…360 / ± 180 | |
| Aplikacja | ||
| Zasada działania | statyczne | |
| Aplikacja | Precyzyjny pomiar nachylenia w 2 osiach dla aplikacji mobilnych | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,2...30 DC | |
| Pobór prądu [mA] | 70; (24 V DC, 25 °C) | |
| Maks. obecne zużycie [mA] | 310; (9,2 V DC; -40 °C) | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 300; (czas nagrzewania; Maks. czas inicjalizacji: 1000 ms) | |
| Zakres pomiaru / nastaw | ||
| Zasada pomiaru | MEMS pojemość. | |
| Zakres pomiaru / nastaw - Pomiar wychylenia | ||
| Liczba osi pomiaru | 2 | |
| Zakres kątów [°] | 0…360 / ± 180 | |
| Limit częstotliwości [Hz] | 0,5...10; (parametryzowalna) | |
| Zakres pomiaru / nastaw - Pomiar drgań | ||
| Zakres pomiarowy wibracji [g] | 16; (± 2; ± 4; ±8 g parametryzowalna) | |
| Zakres pomiarowy wibracji [mm/s] | 3200 | |
| Zakres częstotliwości [Hz] | 0,1...400 | |
| Liczba osi pomiaru | X/Y/Z parametryzowalna | |
| Dokładność / odchylenie | ||
| Dokładność [°] | ≤ ± 0,5; (absolut.) | |
| Histereza [°] | ≤ ± 0.05 | |
| Powtarzalność [°] | ≤ ± 0,1 | |
| Rozdzielczość [°] | 0,1 | |
| Współczynnik temperaturowy [1/K] | ≤ ± 0,02 ° | |
| Interfejsy | ||
| Interfejs komunikacyjny | CAN | |
| Liczba interfejsów CAN | 1 | |
| Rezystor terminujący | tak; (wewnętrzne ; parametryzowalna) | |
| Interfejsy - CAN | ||
| Protokół | SAE J1939 | |
| Ustawienia fabryczne | Szybkość transmisji: 250 kBit/s adres urządzenia (ECU): 25 |
|
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 65; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| DIN EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| DIN EN 61000-4-4 Burst | 2 kV | |
| DIN EN 61000-4-6 w. cz. przewodzone | 10 V | |
| DIN EN 55022 klasa B / CISPR 16-2-3 | 30 - 1000 MHz | |
| CISPR 25 ECE R 10 | 30 - 1000 MHz wąskopasmowe i szerokopasmowe | |
| ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m | |
| ISO 7637-2 ECE R 10 | impulsy 1, 2a, 2b, 3a, 3b, 4 i puls podczas pracy, włączania, wyłączania | |
| ISO 7637-3 | - 80 V impuls a / + 80 V impuls b | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 100 g 1 ms / 10000 udarów na oś (X/Y) | |
| DIN EN 60068-2-29 | 30 g 6 ms / 24000 wstrząsy (Próba udarowa) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-64 | 10...2000 Hz Test VII / losowy, montażowy karoserii | |
| DIN EN 60068-2-6 | 10...500 Hz / 10 g 10 cykli / oś, sinus | |
| Próba natrysku solanki | ||
| DIN EN 60068-2-52 | poziom istotności 5 (pojazd mechaniczny) | |
| Wilgotne gorąco | ||
| DIN EN 60068-2-30 | 55 °C górna temperatura cykliczna / 95 % rh 2 cykle po 24 godziny | |
| MTTF [lata] | 372 | |
| Standard | Zgodny z ECE R 10, rev. 5; ISO 7637-3: 2007-07 | |
| Dane mechaniczne | ||
| Waga [g] | 415 | |
| Wymiary [mm] | 90 x 62 x 33,2 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo niklowany | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Tryb RUN | 1 x LED, kolor zielony | |
| Błąd | 1 x LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | Osłona obudowy: 1 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - CAN-In | ||
| Konektor: 1 x M12; kodowanie: A | ||
| Połączenie elektryczne - CAN-Out | ||
| Konektor: 1 x M12; kodowanie: A | ||
