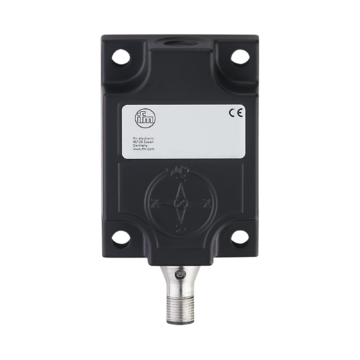

JD2310 - INC-M2M180J-1-KG/US-H
Czujnik nachylenia, 27 x 59 x 105,3 mm, 90st , CAN, Temperatura otoczenia -40...85 °C, konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Połączenie czujnika przyspieszenia i żyroskopu (IMU)
- Kompensacja przyspieszeń zewnętrznych
- wysoka dokładność pomiaru w przypadku ruchów dynamicznych
- Niewielka i wytrzymała obudowa
| Cechy produktu | ||
|---|---|---|
| Liczba osi pomiaru | 2; (X/Y) | |
| Cechy produktu - Pomiar wychylenia | ||
| Zakres kątów [°] | ± 90 | |
| Aplikacja | ||
| Zasada działania | dynamiczny | |
| Aplikacja | Zastosowania dynamiczne inklinometrów o wysokiej dokładności | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9...30 DC | |
| Pobór prądu [mA] | < 65; (9 ... 30 V DC) | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zakres pomiaru / nastaw | ||
| Zasada pomiaru | MEMS pojemość.; (Akcelerometr ; żyroskop) | |
| Liczba osi pomiaru | 2; (X/Y) | |
| Zakres pomiaru / nastaw - Pomiar wychylenia | ||
| Zakres kątów [°] | ± 90 | |
| Zakres pomiaru przyspieszenia [g] | ± 4 | |
| Zakres odchylenia pojazdu od zakresu pomiarowego [°/s] | ± 500 | |
| Dokładność / odchylenie | ||
| Histereza [°] | ≤ ± 0,05 | |
| Powtarzalność [°] | ± 0,05 | |
| Rozdzielczość [°] | 0,01 | |
| Współczynnik temperaturowy [1/K] | ≤ ± 0,008° | |
| Dokładność / odchylenie - Pomiar dynamiczny | ||
| Dokładność [°] | ± 0,5 | |
| Dokładność / odchylenie - Pomiar statyczny | ||
| Dokładność [°] | ± 0,3 | |
| Interfejsy | ||
| Interfejs komunikacyjny | CAN | |
| Liczba interfejsów CAN | 1 | |
| Protokół | SAE J1939 | |
| Ustawienia fabryczne | Szybkość transmisji: 250 kBit/s adres urządzenia (ECU): 25 |
|
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Temperatura składowania [°C] | -40...85 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-4 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | ||
| MTTF [lata] | 260 | |
| Dane mechaniczne | ||
| Waga [g] | 197,1 | |
| Wymiary [mm] | 27 x 59 x 105,3 | |
| Materiał | obudowa: aluminium odlewane ciśnieniowo czarny; masa wypełniająca: żywica poliuretanowa | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| tryb operacyjny | 1 x LED, kolor zielony | |
| Błąd | 1 x LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | Osłona obudowy: 1 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - CAN-In | ||
| Konektor: 1 x M12; kodowanie: A | ||
