M95009

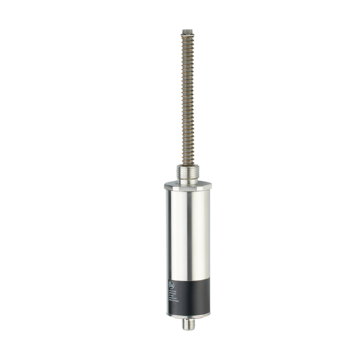

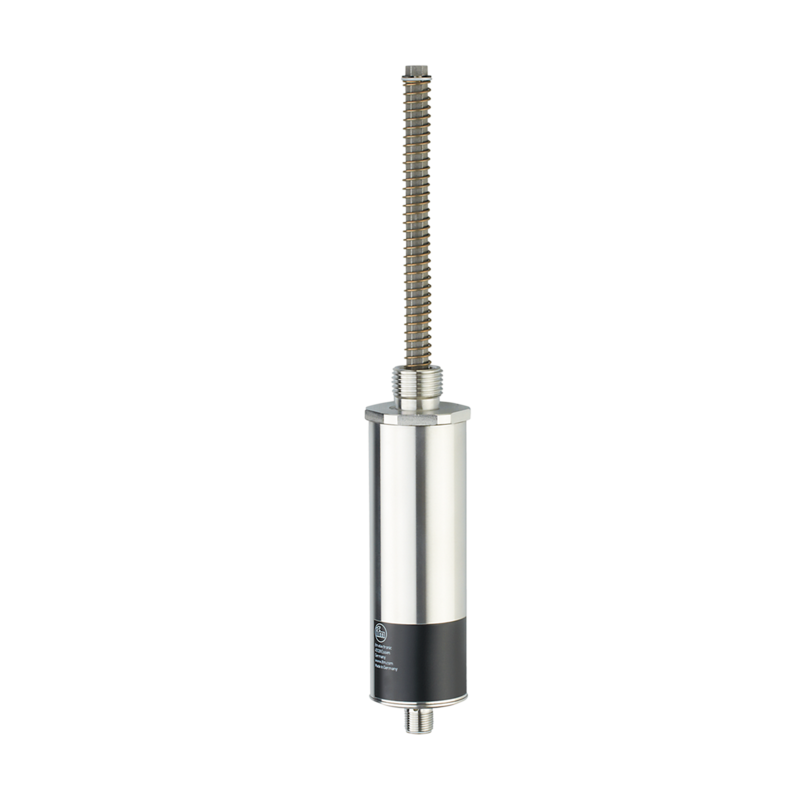

Czujnik magnetyczny firmy IFM, fi 40 mm, 2 x normalnie zamknięte, 1 x normalnie otwarte, DC, podłączenie M12, IP 20, IP 67, (od strony tłoka: IP 20, od strony złącza: IP 67), 2-przewodowy, temp. otoczenia -40...70 °C, 0,5 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do niezawodnego wykrywania zablokowania wirników
- Do stosowania w turbinach wiatrowych
- Z trzema wyjściami przełączającymi i programowalnymi punktami przełączania
- Szeroki zakres temperatury roboczej
- Wysoka dokładność ogólna i długoterminowa stabilność
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | 2 x normalnie zamknięte, 1 x normalnie otwarte | |
| Wymiary [mm] | Ø, 40 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC, (supply class 2 zgodnie z cULus) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Funkcja wyjścia | 2 x normalnie zamknięte, 1 x normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 5,4 | |
| Minimalny prąd obciążenia [mA] | 2 | |
| Maks. prąd upływu [mA] | 0,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 0,5 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| zakres = | ||
| Zakres pomiarowy [mm] | 52...137 | |
| Dokładność / odchylenie | ||
| Histereza [mm] | 0,5 | |
| Warunki pracy | ||
| temp. otoczenia [°C] | -40...70 | |
| Ochrona | IP 20, IP 67, (od strony tłoka: IP 20, od strony złącza: IP 67) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 emisja | klasa B | |
| IEC 60255-5 | 4 kV przewód do przewodu, Ri: 500 Ohm | |
| MTTF [lata] | 277 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | C002 | |
| Dane mechaniczne | ||
| Waga [g] | 691 | |
| Wymiary [mm] | Ø, 40 | |
| Materiał | mosiądz pokryty białym brązem, tłok: stal kwasoodporna, okno LED: PA | |
| Moment dokręcający [Nm] | <, 20 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x 90° LED, kolor żółty OUT 1 | |
| Stan wyjścia | 4 x 90° LED, kolor czerwony OUT 3 | |
| Uwagi | ||
| Uwagi | Ustawienie fabryczne: wszystkie wyjścia / LED wyłączone / migają | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12, kodowanie: A, Styki: pozłacane | |
