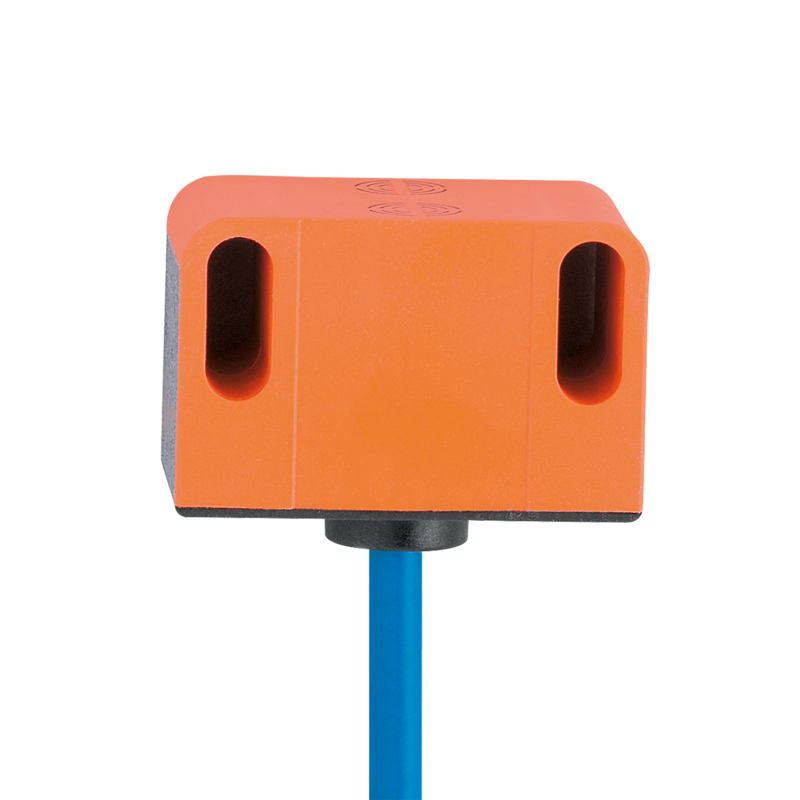

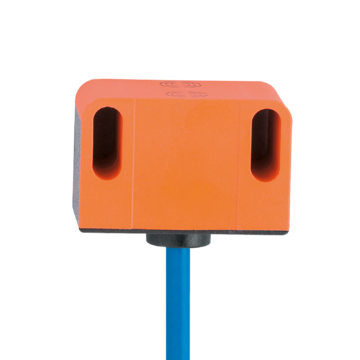

NN5011 - IND2004DN/10M/1D/1G/2G
Indukcyjny czujnik podwójny dla zaworów NAMUR, sn= 4, 40 x 26 x 26, IP 67, 2 x normalnie zamknięte
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Do zastosowań w strefach niebezpiecznych
- Do podłączania do obwodów iskrobezpiecznych
- Szybki i pewny montaż tylko trzema śrubami
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NAMUR | |
| Funkcja wyjścia | 2 x normalnie zamknięte | |
| Strefa działania [mm] | 4 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 26 x 26 | |
| Dane elektryczne | ||
| Podłączenie do wzmacniacza | tak | |
| Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW | |
| Napięcie znamionowe DC [V] | 8,2; (1kΩ) | |
| Napięcie zasilania DC [V] | 7,5...15 | |
| Pobór prądu [mA] | < 1; (tłumiony; przewodzący: > 2,1) | |
| Klasa ochrony | III | |
| Wyjścia | ||
| Wykonanie elektryczne | NAMUR | |
| Funkcja wyjścia | 2 x normalnie zamknięte | |
| Częstotliwość przełączania DC [Hz] | 1800 | |
| Strefa działania | ||
| Strefa działania [mm] | 4 | |
| Realny zasięg działania Sr [mm] | 4 ± 10 % | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| Dopuszczenie | DMT 02 ATEX E028; BVS 04 ATEX E153; TIIS TC17612; IECEx BVS 06.0003 | |
| Oznaczenie ATEX | II 1G Ex ia IIB T6 Ga Ta: -20...70°C | |
| II 2G Ex ia IIC T6 Gb Ta: -20...70°C | ||
| II 1D Ex ia IIIC T 90°C Da Ta: -20...70°C | ||
| II 1G Ex ia IIB T5 Ga Ta: -20...80°C | ||
| II 2G Ex ia IIC T5 Gb Ta: -20...80°C | ||
| II 1D Ex ia IIIC T 100°C Da Ta: -20...80°C | ||
| EMC | ||
| EN 60947-5-6 | ||
| Odporność na wstrząsy | 30 g (11 ms) / 10-55 Hz (1 mm) | |
| MTTF [lata] | 1253 | |
| Klasyfikacja bezpieczeństwa | ||
| Maks. pojemność wewnętrzna [nF] | 140; (dla obwodu iskrobezpiecznego) | |
| Maks. induktancja wewnętrzna [µH] | 140; (dla obwodu iskrobezpiecznego) | |
| Dane mechaniczne | ||
| Waga [g] | 500,7 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 40 x 26 x 26 | |
| Materiał | obudowa: PBT; osłona: PC | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 10 m, silikon; 4 x 0,34 mm2 | |
