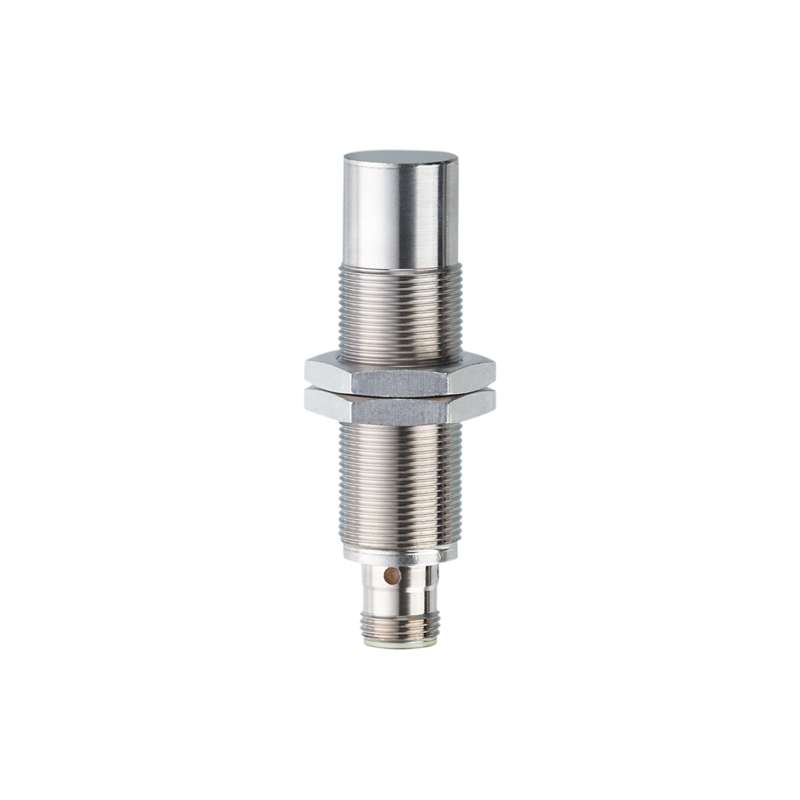

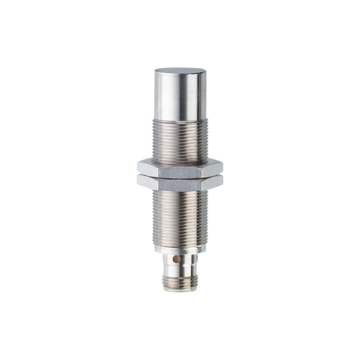

IG511A - IGK3012-BPKG/AM/P/US104/3G/3D
Czujnik indukcyjny z czołem metalowym IFM, średnica M18, sn=12 mm, czoło niezabudowane, PNP/NO, zasilanie 10-36 VDC, konektor M12, 100 Hz, L=70 mm, IP67/IP69K, wykonanie EEX II kat. 3D/3G
72,65 €
89,36 € z podatkiem VAT
Wysyłka w ciągu 7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
- Wyjątkowa stabilność mechaniczna zapewnia duże bezpieczeństwo instalacji
- Wyraźnie widoczne wskazanie stanu przełączenia
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 12 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 70 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane; Zwiększony zasięg działania; Obudowa całometalowa | |
| Wytrzymałość na ciśnienie [bar] | 100 | |
| Uwaga dot. przeciążalności | powierzchnia aktywna | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 25 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 12 | |
| Realny zasięg działania Sr [mm] | 12 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...9,72 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 1 / mosiądz: 0,9 / aluminium: 0,8 / miedź: 0,5 | |
| Histereza [% z Sr] | 1...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...60 | |
| Ochrona | IP 67; (przy użytkowaniu poza strefą EX: IP 65, IP 67, IP 68, IP 69K) | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3G Ex ec IIC T4 Gc X; II 3D Ex tc IIIC T95°C Dc X | |
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odpornośc na uderzenia | ||
| EN 60068-2-75 Ehc | 1 J | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 Ea | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 50 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 1352 | |
| Dane mechaniczne | ||
| Waga [g] | 79,5 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M18 x 1 / L = 70 | |
| Opis gwintu | M18 x 1 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Moment dokręcający [Nm] | 50 | |
| Obudowa całometalowa | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x 90° LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Aby zachować zgodność z wymogami EMC: Czujnik należy uziemić przez obudowę. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
