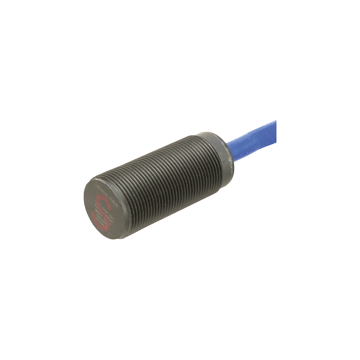

NJ5-30GK-S1N-10M - 250949
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 5 mm, montaż spłukać miękką stalą, NAMUR z funkcją bezpieczeństwa, 2-przewodowy / normalnie otwarty (NO), przewód 10 m z silikonu, IP68, 0 ... 150 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NJ5-30GK-S1N-10M
- Nieżelazne cele
- 5 mm równo z ST37 / 1.0037
- Nadaje się do SIL 3 wg. zgodnie z IEC 61508
- Stopień ochrony IP68
- ATEX-/IECEx-approvals for zone 0/1/20/21 (Ex i)
- ATEX-/IECEx-approvals for zone 2/22 (Ex ec/tc)
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | NAMUR z funkcją bezpieczeństwa | |
| Znamionowa odległość robocza | 5 mm | |
| Instalacja | spłukać miękką stalą | |
| Zapewniona odległość robocza | 0 ... 4,05 mm | |
| Współczynnik redukcji r Al | 1 | |
| Współczynnik redukcji r Cu | 1 | |
| Współczynnik redukcji r 304 | 0 | |
| Poziom nienaruszalności bezpieczeństwa (SIL) | do SIL3 wg. zgodnie z IEC 61508 Niebezpieczeństwo! W aplikacjach związanych z bezpieczeństwem czujnik musi być obsługiwany z kwalifikowanym interfejsem bezpieczeństwa Pepperl + Fuchs, takim jak KFD2-SH-EX1. Rozważ „Bezpieczeństwo funkcjonalne exida Ocena ”, który jest dostępny na stronie www.pepperl-fuchs.com jako integralna część dokumentacji tego produktu. |
|
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 150 Hz | |
| Nadaje się do technologii 2: 1 | tak, z diodą zabezpieczającą przed odwrotną polaryzacją | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ≤ 1 mA | |
| Wykryto płytkę pomiarową | ? 3 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| MTTF d | 11850 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx PTB 11.0092X | |
| Poziom ochrony sprzętu Gb | IECEx PTB 11.0092X | |
| Equipment protection level Gc (ec) | IECEx TUR 21.0017X | |
| Poziom ochrony sprzętu Da | IECEx PTB 11.0092X | |
| Poziom ochrony sprzętu Dc (tc) | IECEx TUR 21.0018X | |
| Poziom ochrony sprzętu Mb | IECEx PTB 11.0092X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | PTB 00 ATEX 2049 X | |
| Poziom ochrony sprzętu Gb | PTB 00 ATEX 2049 X | |
| Equipment protection level Gc (ec) | TÜV 20 ATEX 8523 X | |
| Poziom ochrony sprzętu Da | PTB 00 ATEX 2049 X | |
| Poziom ochrony sprzętu Dc (tc) | TÜV 20 ATEX 8524 X | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0454 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002308 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ16.1392X | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel | |
| Materiał obudowy | Crastin (PBT), czarny | |
| Czoło aktywne | Crastin (PBT), czarny | |
| Stopień ochrony | IP68 | |
| Kabel | ||
| Średnica kabla | 6.8 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | silikon | |
| Core cross section | 0,75 mm 2 | |
| Długość | 10 m | |
| Uwaga | tylko dla metali nieżelaznych | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274101 |
| ECLASS 12.0 | 27274101 |
| ECLASS 11.0 | 27272401 |
| ECLASS 10.0.1 | 27272401 |
| ECLASS 9.0 | 27272401 |
| ECLASS 8.0 | 27272401 |
| ECLASS 5.1 | 27272401 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
