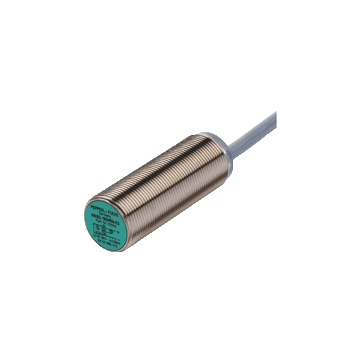

NJ5-18GM50-E2-5M-3G-3D - 310833
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 5 mm, montaż zabudowany, PNP, 3-przewodowy / normalnie otwarty (NO), zasilanie 10 ... 30 V DC, przewód 5 m z PVC, IP66 / IP67, 0 ... 2000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ5-18GM50-E2-5M-3G-3D
- Seria Comfort
- 5 mm czoło zabudowane
| Specyfikacja ogólna | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 5 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 4,05 mm | |
| Rzeczywista odległość robocza | 4.5 ... 5.5 mm typowo 5 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0,2 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.13 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,62 | |
| Współczynnik redukcji r <sub> Mosiądz </sub> | 0.26 | |
| Typ wyjścia | 3-przewodowy | |
| Parametry nominalne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 2000 Hz | |
| Histereza | 3 ... 15 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ? 3 V. | |
| Spadek napięcia w I <sub> L </sub> | ||
| Spadek napięcia I <sub> L </sub> = 200 <sub> </sub> mA, element przełączający włączony | 1 ... 2 V typ. 1.5 V | |
| Prąd pracy | ? 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.01 mA | |
| Prąd zasilania bez obciążenia | ? 15 mA | |
| Opóźnienie czasowe przed dostępnością | ? 100 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1504 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 5 m | |
| Przekrój przewodu | 0,5 mm <sup> 2 </sup> | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP66 / IP67 | |
| Kabel | ||
| Promień gięcia | > 10 x średnica przewodu | |
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
