NJ15+U4+N - 106674

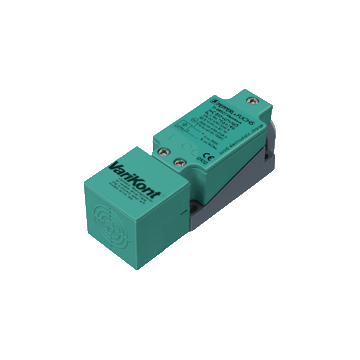

Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, montaż zabudowany, Namur, 2-przewodowy / normalnie zamknięty (NC), zaciski śrubowe, IP68, 0 ... 120 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ15+U4+N
- Seria Comfort
- 15 mm czoło zabudowane
| Specyfikacja ogólna | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | zabudowany | |
| Zapewniona odległość robocza | 0 ... 12.15 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.4 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.3 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,85 | |
| Typ wyjścia | 2-przewodowy | |
| Parametry nominalne | ||
| Napięcie nominalne | 8.2 V (R<sub>i</sub> około 1 k?) | |
| Częstotliwość przełączania | 0 ... 120 Hz | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | min. 3 mA | |
| Wykryto płytkę pomiarową | ? 1 mA | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie FM | ||
| Rysunek kontrolny | 116-0165 | |
| Aprobata UL | ||
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0451 | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | śruba zaciski | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! <br> moment dokręcania 1,2 Nm + 10% | |
| Przekrój przewodu | do 2,5 mm <sup> 2 </sup> | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm <sup> 2 </sup>, z tulejami złączowymi 0,34 mm <sup> 2 </sup> | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm <sup> 2 </sup>, z tulejami łączącymi 1,5 mm <sup> 2 </sup> | |
| Materiał obudowy | PBT / metal | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 | |
| Uwaga | Moment dokręcania: 1,8 Nm (obudowa) | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
