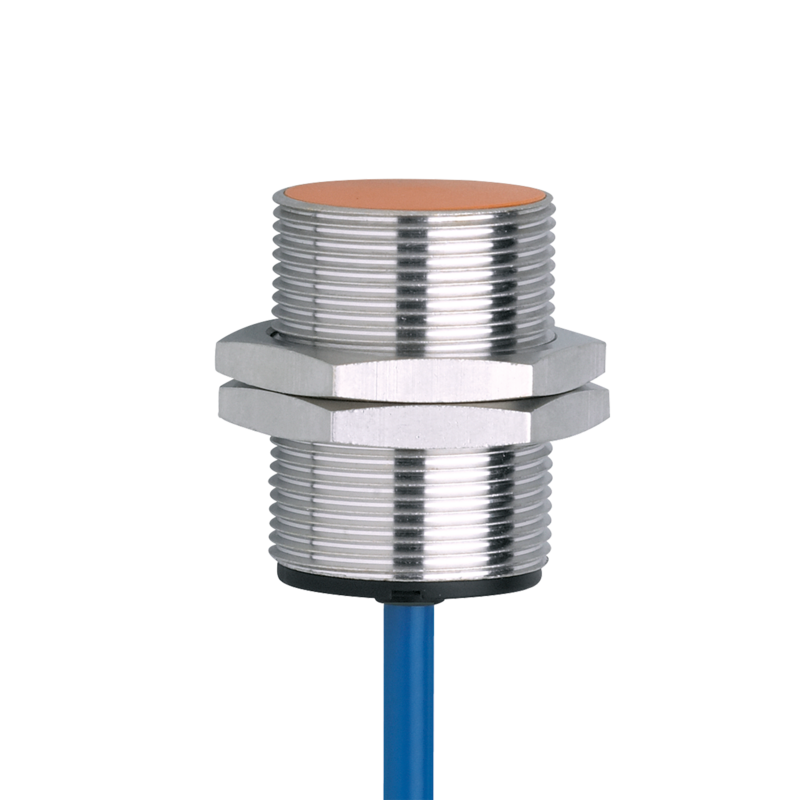

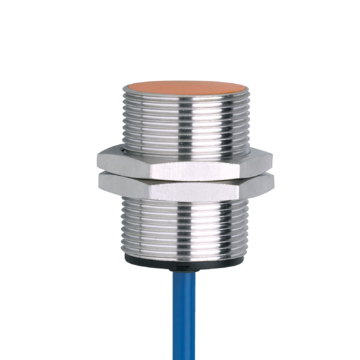

NI5012 - IIA2010-N/10M/1D/1G/2G
Czujnik indukcyjny IFM, średnica M30, sn=10 mm, czoło zabudowane, NAMUR, zasilanie 7-15 VDC, kabel 10 m, 450Hz, L=41 mm, wykonanie EEx II 1D/1G
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Do podłączania do obwodów iskrobezpiecznych
- Wyjątkowo krótka obudowa do montażu w ograniczonej przestrzeni
- Szeroki zakres temperatury roboczej
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | NAMUR | |
Funkcja wyjścia | normalnie zamknięte | |
Strefa działania [mm] | 10 | |
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M30 x 1,5 / L = 41 | |
Dane elektryczne | ||
Podłączenie do wzmacniacza | tak | |
Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW | |
Napięcie znamionowe DC [V] | 8,2; (1kΩ) | |
Napięcie zasilania DC [V] | 7,5...30; (przy użytkowaniu poza strefą EX) | |
Pobór prądu [mA] | < 1; (tłumiony; przewodzący: > 2,1) | |
Klasa ochrony | III | |
Wyjścia | ||
Wykonanie elektryczne | NAMUR | |
Funkcja wyjścia | normalnie zamknięte | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 30; (przy użytkowaniu poza strefą EX) | |
Częstotliwość przełączania DC [Hz] | 450 | |
Strefa działania | ||
Strefa działania [mm] | 10 | |
Realny zasięg działania Sr [mm] | 10 ± 10 % | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 1...15 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -20...80 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
Dopuszczenie | PTB 01 ATEX 2191; BVS 04 ATEX E153; TIIS TC16109; IECEx BVS 06.0003 | |
Oznaczenie ATEX | II 1G Ex ia IIB T6 Ga | |
II 2G Ex ia IIC T6 Gb | ||
II 1D Ex ia IIIC T 90°C Da | ||
EMC | ||
EN 60947-5-6 | ||
Odporność na wstrząsy | 30 g (11 ms) / 10-55 Hz (1 mm) | |
MTTF [lata] | 4697 | |
Klasyfikacja bezpieczeństwa | ||
Maks. pojemność wewnętrzna [nF] | 147 | |
Maks. induktancja wewnętrzna [µH] | 148 | |
Dane mechaniczne | ||
Waga [g] | 537 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż zabudowany | |
Wymiary [mm] | M30 x 1,5 / L = 41 | |
Opis gwintu | M30 x 1,5 | |
Materiał | mosiądz powłoka specjalna; powierzchnia aktywna: PBT | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Przewód: 10 m, PVC; 2 x 0,5 mm2 |
