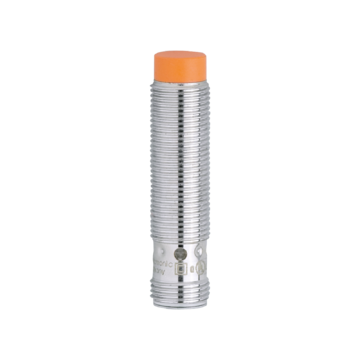

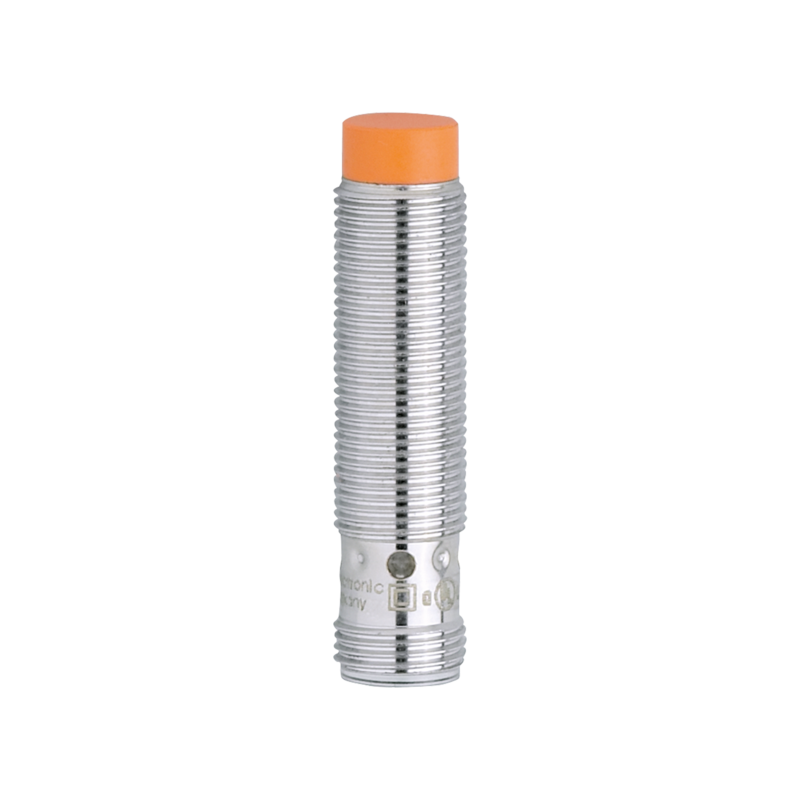

NF500A - IFB2007-N/US/1G/1D
Czujnik indukcyjny IFM, średnica M12, sn=7 mm, czoło niezabudowane, NAMUR, zasilanie 7-15 VDC, konektor M12, 700Hz, L=50 mm, wykonanie EEx II 1D/1G
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Do podłączania do obwodów iskrobezpiecznych
- Wyraźnie widoczne wskazanie stanu przełączenia
- Bardzo wysoka częstotliwość przełączania
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | NAMUR | |
Funkcja wyjścia | normalnie zamknięte | |
Strefa działania [mm] | 7 | |
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M12 x 1 / L = 50 | |
Dane elektryczne | ||
Podłączenie do wzmacniacza | tak | |
Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW | |
Napięcie znamionowe DC [V] | 8,2; (1kΩ) | |
Napięcie zasilania DC [V] | 7,5...30; (przy użytkowaniu poza strefą EX) | |
Pobór prądu [mA] | < 1; (tłumiony; przewodzący: > 2,1) | |
Klasa ochrony | III | |
Wyjścia | ||
Wykonanie elektryczne | NAMUR | |
Funkcja wyjścia | normalnie zamknięte | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 30; (przy użytkowaniu poza strefą EX) | |
Częstotliwość przełączania DC [Hz] | 700 | |
Strefa działania | ||
Strefa działania [mm] | 7 | |
Realny zasięg działania Sr [mm] | 7 ± 10 % | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 1...15 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -20...70 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
Dopuszczenie | BVS 04 ATEX E 091 X; IECEx BVS 06.0003 | |
Oznaczenie ATEX | II 1G Ex ia IIC T6 Ga | |
II 1D Ex ia IIIC T 90°C Da | ||
EMC | ||
EN 60947-5-6 | ||
Odporność na wstrząsy | 30 g (11 ms) / 10-55 Hz (1 mm) | |
MTTF [lata] | 3119 | |
Klasyfikacja bezpieczeństwa | ||
Maks. pojemność wewnętrzna [nF] | 210 | |
Maks. induktancja wewnętrzna [µH] | 145 | |
Dane mechaniczne | ||
Waga [g] | 72,5 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż niezabudowany | |
Wymiary [mm] | M12 x 1 / L = 50 | |
Opis gwintu | M12 x 1 | |
Materiał | mosiądz powłoka specjalna; powierzchnia aktywna: PBT; okno LED: PA | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 4 x 90° LED, kolor żółty | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne - wtyk | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A |
