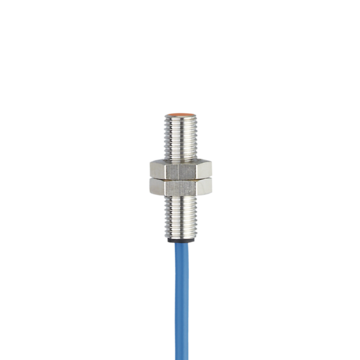

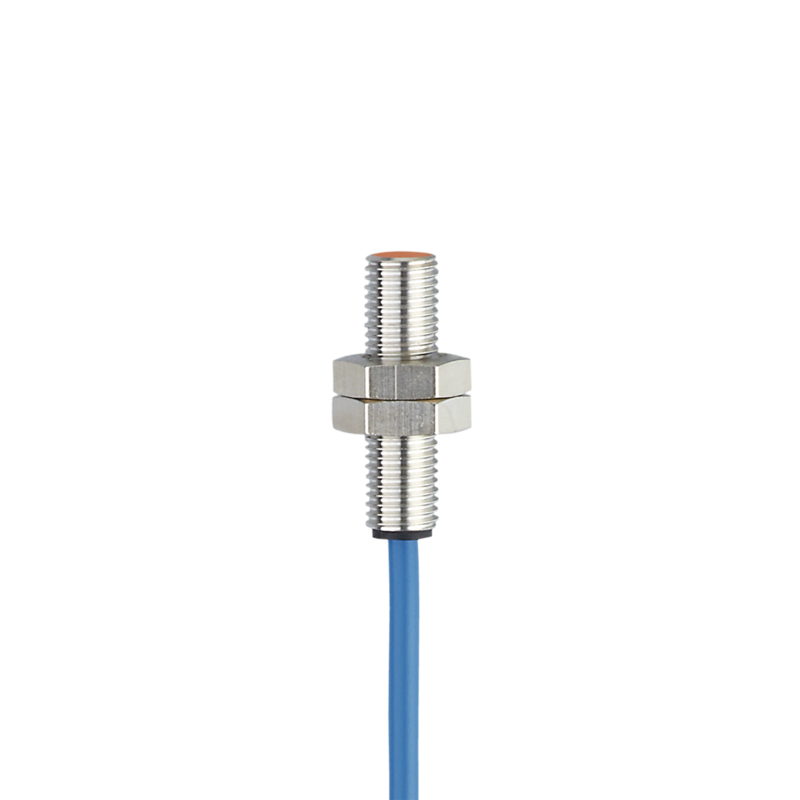

NE5001 - IEA2001-N/1D/1G
Czujnik indukcyjny IFM, średnica M8, sn=1 mm, czoło zabudowane, NAMUR, zasilanie 7-15 VDC, kabel 2 m, 2000Hz, L=30 mm, wykonanie EEx II 1D/1G
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Do podłączania do obwodów iskrobezpiecznych
- Wyjątkowo krótka obudowa do montażu w ograniczonej przestrzeni
- Bardzo wysoka częstotliwość przełączania
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NAMUR | |
| Funkcja wyjścia | normalnie zamknięte | |
| Strefa działania [mm] | 1 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M8 x 1 / L = 30 | |
| Dane elektryczne | ||
| Podłączenie do wzmacniacza | tak | |
| Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW | |
| Napięcie znamionowe DC [V] | 8,2; (1kΩ) | |
| Napięcie zasilania DC [V] | 7,5...30; (przy użytkowaniu poza strefą EX) | |
| Pobór prądu [mA] | < 1; (tłumiony; przewodzący: > 2,1) | |
| Klasa ochrony | III | |
| Wyjścia | ||
| Wykonanie elektryczne | NAMUR | |
| Funkcja wyjścia | normalnie zamknięte | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 30; (przy użytkowaniu poza strefą EX) | |
| Częstotliwość przełączania DC [Hz] | 2000 | |
| Strefa działania | ||
| Strefa działania [mm] | 1 | |
| Realny zasięg działania Sr [mm] | 1 ± 10 % | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| Dopuszczenie | PTB 01 ATEX 2191; BVS 04 ATEX E153; IECEx BVS 06.0003 | |
| Oznaczenie ATEX | II 1G Ex ia IIC T6 Ga Ta: -20...70° C | |
| II 1G Ex ia IIC T5 Ga Ta: -20...80° C | ||
| II 1D Ex ia IIIC T90° C Da Ta: -20...70° C | ||
| II 1D Ex ia IIIC T100° C Da Ta: -20...80° C | ||
| EMC | ||
| EN 60947-5-6 | ||
| Odporność na wstrząsy | 30 g (11 ms) / 10-55 Hz (1 mm) | |
| MTTF [lata] | 4816 | |
| Klasyfikacja bezpieczeństwa | ||
| Maks. pojemność wewnętrzna [nF] | 80 | |
| Maks. induktancja wewnętrzna [µH] | 70 | |
| Dane mechaniczne | ||
| Waga [g] | 92 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M8 x 1 / L = 30 | |
| Opis gwintu | M8 x 1 | |
| Materiał | mosiądz powłoka specjalna; powierzchnia aktywna: PBT | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PVC; 2 x 0,14 mm2 | |
