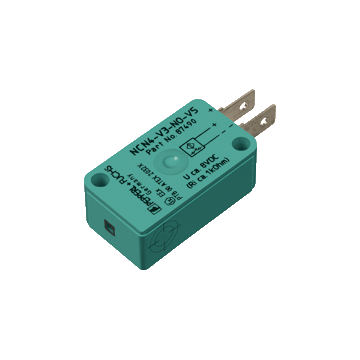

NCN4-V3-N0-V5 - 70133089
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 4 mm, czoło niezabudowane, Namur, 2-przewodowy / normalnie zamknięty (NC), 4,8 mm Faston, IP67, 0 ... 2000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN4-V3-N0-V5
- 4 mm czoło niezabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | niezabudowany | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Współczynnik redukcji r Al | 0.3 | |
| Współczynnik redukcji r Cu | 0,2 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 2000 Hz | |
| Histereza | typ. 5 % | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ? 3 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1750 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Zgodność elektromagnetyczna | NE 21: 2007 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx PTB 11.0021X | |
| Poziom ochrony sprzętu Gb | IECEx PTB 11.0021X | |
| Poziom ochrony sprzętu Da | IECEx PTB 11.0021X | |
| Poziom ochrony sprzętu Mb | IECEx PTB 11.0021X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | PTB 00 ATEX 2032 X | |
| Poziom ochrony sprzętu Gb | PTB 00 ATEX 2032 X | |
| Poziom ochrony sprzętu Da | PTB 00 ATEX 2032 X | |
| Aprobata UL | ||
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0451 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002302 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ16.1394X | |
| Zatwierdzenie CML | na zapytanie | |
| ANZEx | 19.3001X | |
| Zatwierdzenie morskie | DNVGL TAA00001A5 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 4,8 mm Faston | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
