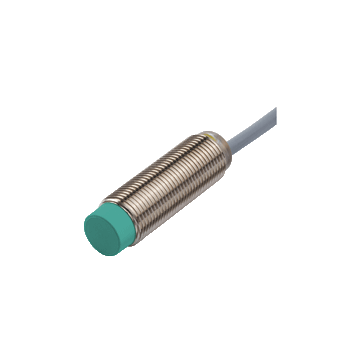

NCN4-12GM40-Z0-3G-3D - 70126035
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 4 mm, czoło niezabudowane, 2-przewodowy / normalnie otwarty (NO), 5 ... 60 V DC, przewód 2 m z PVC, IP67, 0 ... 800 Hz, ATEX-/IECEx 2/22
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN4-12GM40-Z0-3G-3D
- 4 mm czoło niezabudowane
- ATEX-/IECEx-approvals for zone 2/22 (Ex ec/tc)
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Rzeczywista odległość robocza | 3.6 ... 4.4 mm typowo | |
| Współczynnik redukcji r Al | 0.42 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 0,75 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 60 V DC | |
| Częstotliwość przełączania | 0 ... 800 Hz | |
| Histereza | 1 ... 10 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | tolerancja na odwrotną polaryzację | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 5 V. | |
| Prąd pracy | 2 ... 100 mA | |
| Najniższy prąd operacyjny | 2 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. | |
| Wskaźnik stanu przełączania | dioda LED we wszystkich kierunkach, żółta | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 2020 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Equipment protection level Gc (ec) | IECEx TUR 21.0017X | |
| Poziom ochrony sprzętu Dc (tc) | IECEx TUR 21.0018X | |
| Aprobata ATEX | ||
| Equipment protection level Gc (ec) | TÜV 20 ATEX 8523 X | |
| Poziom ochrony sprzętu Dc (tc) | TÜV 20 ATEX 8524 X | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 2 m | |
| Core cross section | 0,14 mm 2 | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Średnica kabla | 3 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
