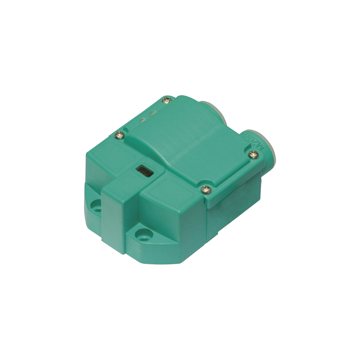

NCN3-F31K-N4-B13 - 70110340
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 3 mm, czoło niezabudowane, Namur, 2-przewodowy / 2 x normalnie zamknięty (NC), IP67, 0 ... 3 kHz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN3-F31K-N4-B13
- Bezpośredni montaż na standardowych siłownikach
- Naprawiono ustawienie
- Zaciski do klatek
- Można stosować do SIL 2 wg. zgodnie z IEC 61508
- Diody LED do przełączania stanu czujnika i elektrozaworu
- Diody LED zaworów można odłączyć
- ATEX & IECEX certyfikaty
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | montaż wpuszczany | |
| Zapewniona odległość robocza | 0 ... 2.4 mm | |
| Rzeczywista odległość robocza | 2.7 ... 3.3 mm typowo | |
| Element uruchamiający | Stal nierdzewna 1.4305 / AISI 303 8,5 mm x 8,5 mm x 0,5 mm |
|
| Współczynnik redukcji r Al | 0,5 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 1 | |
| Współczynnik redukcji r St37 | 1.3 | |
| Współczynnik redukcji r Mosiądz | 0,6 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 3 kHz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ? 3 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 1,1 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Wskaźnik stanu zaworu | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| MTTF d | 1470 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Obwód zaworu | ||
| Napięcie | max. 32 V DC | |
| Prąd | max. 240 mA | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed odwrotną polaryzacją | tak, przy odwróconym wyjściu dioda LED nie działa, a więc więcej mocy dla elektrozaworu | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Zgodność elektromagnetyczna | NE 21: 2007 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx TUN 17.0021X | |
| Poziom ochrony sprzętu Gb | IECEx TUN 17.0021X | |
| Poziom ochrony sprzętu Mb | IECEx TUN 17.0021X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | TÜV 99 ATEX 1479 X | |
| Poziom ochrony sprzętu Gb | TÜV 99 ATEX 1479 X | |
| Poziom ochrony sprzętu Gc (ic) | PF 13 CERT 2895 X | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0456 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002262 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ19.1410X | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Połączenie (od strony systemu) | Cage tension spring terminals Stripped length 7 mm M20 x 1.5 cable gland usable thread length 11.5 mm screw-in depth max. 11.5 mm |
|
| Core cross section (system side) | sztywny: 0,14 ... 2,5 mm 2 elastyczny: 0,14 ... 1,5 mm 2 elastyczny z tuleją od strony rdzenia: 0,25 ... 1,5 mm 2 |
|
| Połączenie (po stronie zaworu) | jak połączenie (od strony systemu) | |
| Core cross section (valve side) | jak przekrój rdzenia (od strony systemu) | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Moment dokręcania, śruby mocujące | 4 Nm ... 5 Nm | |
| Moment dokręcania, śruby obudowy | 1 Nm | |
| Moment dokręcający, dławik kablowy | M20 x 1,5; max. 7 Nm | |
| Uwaga | Wyłączanie LED | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
