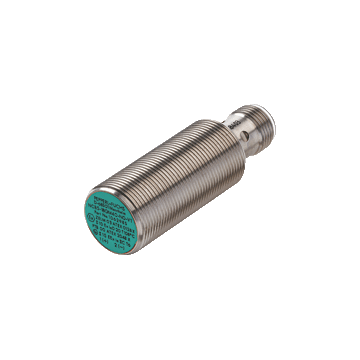

NCB8-18GM40-N0-V1 - 181089, 70133059
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 8 mm, czoło zabudowane, Namur, 2-przewodowy / normalnie zamknięty (NC), konektor M12-4pin, IP66 / IP67, 0 ... 1500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCB8-18GM40-N0-V1
- 8 mm czoło zabudowane
- Można stosować do SIL 2 wg. zgodnie z IEC 61508
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 8 mm | |
| Instalacja | zabudowany | |
| Zapewniona odległość robocza | 0 ... 6,48 mm | |
| Rzeczywista odległość robocza | 7.2 ... 8.8 mm typowo 8 mm | |
| Współczynnik redukcji r Al | 0.39 | |
| Współczynnik redukcji r Cu | 0.36 | |
| Współczynnik redukcji r 304 | 0,71 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 1500 Hz | |
| Histereza | 1 ... 15 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | min. 2.2 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Wskaźnik stanu przełączania | Multihole-LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| MTTF d | 2660 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Zgodność elektromagnetyczna | NE 21: 2007 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx PTB 11.0037X | |
| Poziom ochrony sprzętu Gb | IECEx PTB 11.0037X | |
| Poziom ochrony sprzętu Da | IECEx PTB 11.0037X | |
| Poziom ochrony sprzętu Mb | IECEx PTB 11.0037X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | PTB 00 ATEX 2048 X | |
| Poziom ochrony sprzętu Gb | PTB 00 ATEX 2048 X | |
| Poziom ochrony sprzętu Da | PTB 00 ATEX 2048 X | |
| Aprobata UL | ||
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0452 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002255 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ16.1393X | |
| ANZEx | 18.3018X | |
| Zatwierdzenie morskie | DNVGL TAA00001A5 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Connector plug | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP66 / IP67 | |
| Złącze | ||
| Gwintowanie | M12 x 1 | |
| Liczba pinów | 4 | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
