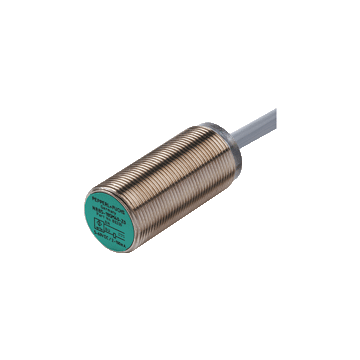

NCB5-18GM40-Z0-3G-3D-10M - 70126042
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 5 mm, czoło zabudowane, 2-przewodowy / normalnie otwarty (NO), 5 ... 60 V DC, przewód 10 m z PVC, IP66 / IP67, 0 ... 350 Hz, ATEX-/IECEx 2/22
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCB5-18GM40-Z0-3G-3D-10M
- Seria Comfort
- ATEX-/IECEx-approvals for zone 2/22 (Ex ec/tc)
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie otwarty (NO) | |
Typ wyjścia | Dwuprzewodowy | |
Znamionowa odległość robocza | 5 mm | |
Instalacja | zabudowany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 4,05 mm | |
Rzeczywista odległość robocza | 4.5 ... 5.5 mm typowo 5 mm | |
Współczynnik redukcji r Al | 0.37 | |
Współczynnik redukcji r Cu | 0.33 | |
Współczynnik redukcji r 304 | 0,7 | |
Typ wyjścia | 2-przewodowy | |
Nominalne oceny | ||
Napięcie robocze | 5 ... 60 V. | |
Częstotliwość przełączania | 0 ... 350 Hz | |
Histereza | 1 ... 10 typ. 5 % | |
Zabezpieczenie przed odwrotną polaryzacją | tolerancja na odwrotną polaryzację | |
Zabezpieczenie przed zwarciem | pulsowanie | |
Spadek napięcia | ≤ 5 V. | |
Prąd pracy | 2 ... 100 mA | |
Najniższy prąd operacyjny | 2 mA | |
Prąd wyłączenia | 0 ... 0.5 mA typ. | |
Wskaźnik stanu przełączania | dioda LED we wszystkich kierunkach, żółta | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 1739 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Aprobata IECEx | ||
Equipment protection level Gc (ec) | IECEx TUR 21.0017X | |
Poziom ochrony sprzętu Dc (tc) | IECEx TUR 21.0018X | |
Aprobata ATEX | ||
Equipment protection level Gc (ec) | TÜV 20 ATEX 8523 X | |
Poziom ochrony sprzętu Dc (tc) | TÜV 20 ATEX 8524 X | |
Aprobata UL | Lista cULus, cel ogólny | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | kabel PVC, 10 m | |
Wersja kablowa | ROCZNIE | |
Core cross section | 0,34 mm 2 | |
Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
Czoło aktywne | PBT | |
Stopień ochrony | IP66 / IP67 | |
Kabel | ||
Średnica kabla | 4.8 mm ± 0.2 mm | |
Promień gięcia | > 10 x średnica przewodu | |
Informacje ogólne | ||
Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi |
System | Classcode |
---|---|
ECLASS 13.0 | 27274001 |
ECLASS 12.0 | 27274001 |
ECLASS 11.0 | 27270101 |
ECLASS 10.0.1 | 27270101 |
ECLASS 9.0 | 27270101 |
ECLASS 8.0 | 27270101 |
ECLASS 5.1 | 27270101 |
ETIM 9.0 | EC002714 |
ETIM 8.0 | EC002714 |
ETIM 7.0 | EC002714 |
ETIM 6.0 | EC002714 |
ETIM 5.0 | EC002714 |
UNSPSC 12.1 | 39121550 |
