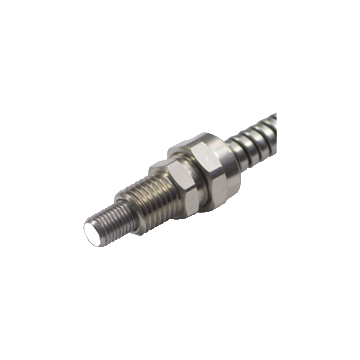

NCB1,5-8GM25-N0-Y306375 - 70133335
Czujnik indukcyjny firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCB1,5-8GM25-N0-Y306375
- Zabudowane 1,5 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 1,5 mm | |
| Instalacja | zabudowany | |
| Zapewniona odległość robocza | 0 ... 1.215 mm | |
| Rzeczywista odległość robocza | 1.35 ... 1.65 mm typowo | |
| Współczynnik redukcji r Al | 0.3 | |
| Współczynnik redukcji r Cu | 0,2 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Częstotliwość przełączania | 0 ... 2000 Hz | |
| Histereza | 1 ... 10 typ. 3 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | min. 3 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 3590 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel | |
| Montaż połączenia | Wąż ochronny: stal nierdzewna 1.4301 / AISI 304 połączenie śrubowe: MS58 niklowany |
|
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | LCP | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PCV | |
| Core cross section | 0,14 mm 2 | |
| Długość | 2 m | |
| Cable protection | Protective hose 60 cm | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
