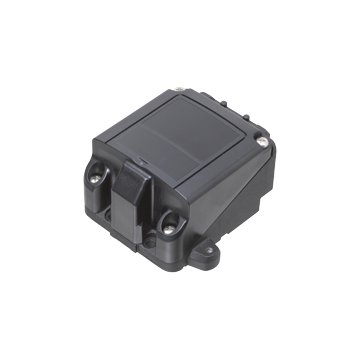

NBN3-F31K2M-Z8L-B23-S-3G-3D - 70131295-0005
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 2,5 mm, czoło niezabudowane, 2-przewodowy z minimalnym prądem w stanie wyłączenia, 2x 2-przewodowy / 2 x normalnie otwarty (NO), 6 ... 30 V DC, IP67; 0 ... 100 Hz, ATEX-/IECEx 2/22
Zapytaj o produkt:
NBN3-F31K2M-Z8L-B23-S-3G-3D - 70131295-0005 1 143,25 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBN3-F31K2M-Z8L-B23-S-3G-3D
- Bezpośredni montaż na standardowych siłownikach
- ATEX / IECEx strefa 2/22
- Kompatybilny ze wszystkimi systemami kontroli procesu
- 2-przewodowy czujnik prądu stałego o minimalnym prądzie wyłączenia
- Wytrzymała metalowa podstawa
- Odporna na warunki atmosferyczne obudowa do zastosowań zewnętrznych
- Zaciski wtykowe
- Wejście kanału 1/2 "NPT
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 2,5 mm | |
| Instalacja | do niezabudowanego montażu | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 2.05 mm | |
| Typ wyjścia | 2x 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 6 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | typ. 0.5 mm | |
| Zabezpieczenie przed odwrotną polaryzacją | tolerancja na odwrotną polaryzację | |
| Zabezpieczenie przed zwarciem | nie | |
| Spadek napięcia | ≤ 6 V. | |
| Prąd pracy | 4 ... 100 mA | |
| Prąd wyłączenia | 100 ... 200 µA typ. 160 µA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 684 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Obwód zaworu | ||
| Napięcie | max. 32 V DC | |
| Prąd | max. 240 mA | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed odwrotną polaryzacją | tak, przy odwróconym wyjściu dioda LED nie działa, a więc więcej mocy dla elektrozaworu | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Gc | IECEx TUR 20.0062X | |
| Equipment protection level Dc | IECEx TUR 20.0068X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Gc | TÜV 20 ATEX 8592 X | |
| Equipment protection level Dc | TÜV 20 ATEX 8598 X | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 75 ° C (-40 ... 167 ° F), ograniczenie do stosowania w obszarach niebezpiecznych, patrz instrukcja obsługi | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | zaciski śrubowe | |
| Połączenie (od strony systemu) | 1/2" NPT cable gland , ground connection with earthing screw only for wire cross-section 4 mm2, use solid wire or stranded wire with wire end ferrule | |
| Połączenie (po stronie zaworu) | screw terminal , Cable gland 1/2" NPT |
|
| Materiał obudowy | PC (Makrolon wzmocniony włóknem szklanym) | |
| Podstawa obudowy | aluminium malowane proszkowo | |
| Stopień ochrony | IP67; dodatkowy stopień ochrony IP66 / IP69 z BT65-F31K2-RG-EN-01 i SH-F31K2-B13 | |
| Zespół zacisków | ||
| Liczba | 10 | |
| Rodzaj połączenia | Do połączenia drutów miedzianych o długości demontażu 7 mm, Moment dokręcania 0,5 ... 0,6 Nm | |
| Rodzaj | Blok zacisków śrubowych, wtykany | |
| Pojemność terminala | Przekrój przewodu 0,25 ... 2,5 mm 2 , elastyczny / sztywny, do połączenia wieloprzewodowego: dwa przewody o jednakowym przekroju na 0,25 ... 1 mm 2 | |
| Moment dokręcania, śruby mocujące | 4 Nm ... 5 Nm | |
| Moment dokręcania, śruby obudowy | 1.5 Nm | |
| Tightening torque of cover srews | 1.5 Nm | |
| Moment dokręcający, śruba uziemiająca | 1.5 Nm | |
| Moment dokręcający, dławik kablowy | Patrz NEC (National Electrical Code), dokręć ręcznie, a następnie dokręć klucz (maks. 3 obroty) | |
| Moment dokręcania, korek zamykający | 2 Nm | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
