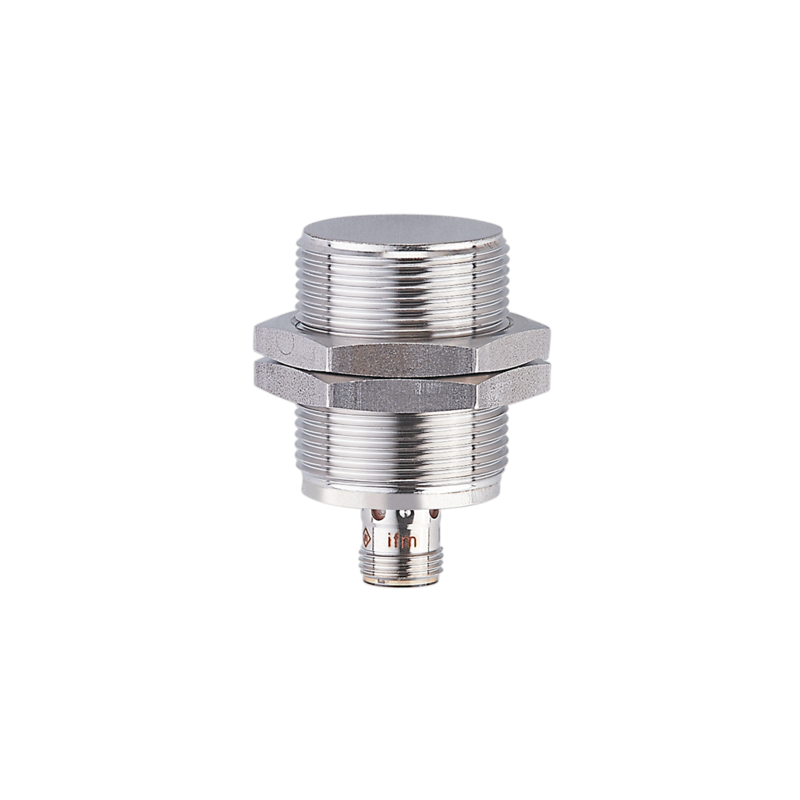

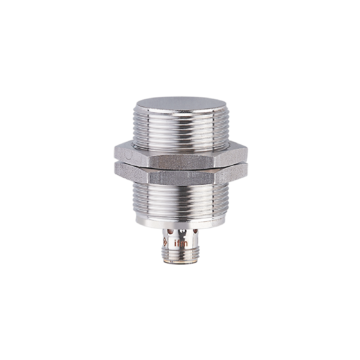

II505A - IIB3015BBPKG/AM/US-104/3G/3D
Czujnik indukcyjny M30 x 1,5 / L = 50 mm; zakres 15 mm; montaż zabudowany; normalnie otw.; DC; PNP; M12 Konektor; IP 67; przy użytkowaniu poza strefą EX: IP 65, IP 66, IP 67, IP 68, IP 69K; 3-przewodowy; temp. otoczenia -25...60 °C; częst. przeł. 50 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
- Wyjątkowa stabilność mechaniczna zapewnia duże bezpieczeństwo instalacji
- Wyraźnie widoczne wskazanie stanu przełączenia
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 15 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 50 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane; Zwiększony zasięg działania; Obudowa całometalowa | |
| Wytrzymałość na ciśnienie [bar] | 100 | |
| Uwaga dot. przeciążalności | powierzchnia aktywna | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 50 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 15 | |
| Realny zasięg działania Sr [mm] | 15 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...12,15 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,6 / aluminium: 0,5 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Uwaga dot. temperatury otoczenia | przy użytkowaniu poza strefą EX: -40...85°C | |
| Ochrona | IP 67; (przy użytkowaniu poza strefą EX: IP 65, IP 66, IP 67, IP 68, IP 69K) | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | Ex II 3D Ex tc IIIC T85° C Dc X | |
| Ex II 3G Ex nA IIC T6 Gc X | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 emisja | klasa B | |
| MTTF [lata] | 1217 | |
| Dane mechaniczne | ||
| Waga [g] | 134,4 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 50 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: stal nierdzewna (1.4404 / 316L); okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
| Moment dokręcający [Nm] | 70 | |
| Obudowa całometalowa | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
