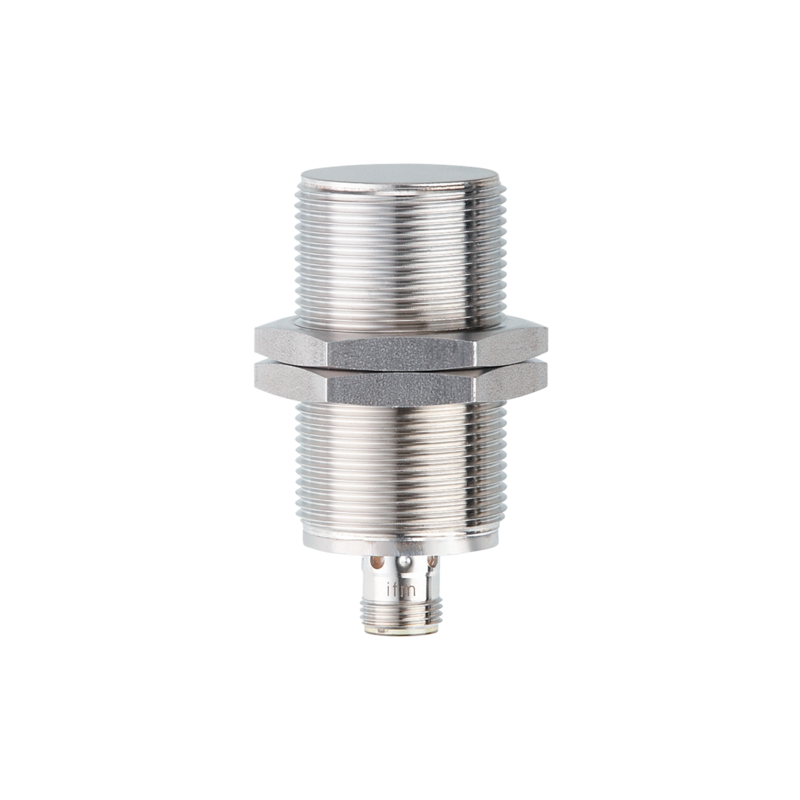

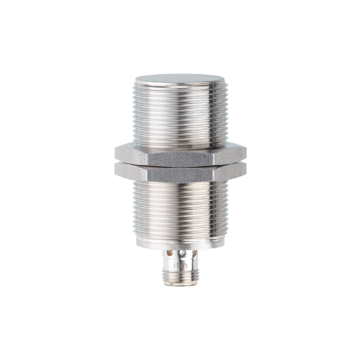

II504A - IIK3010-BPKG/AM/US104DPS/2D/3G

Czujnik indukcyjny z metalowym czołem IFM, średnica M30, sn=10 mm, czoło zabudowane, PNP/NO, zasilanie 10-36 VDC, konektor M12, 50 Hz, L=70 mm, wykonanie Eex II 3D/3G

Kod produktu: II504A
Oznaczenie producenta: IIK3010-BPKG/AM/US104DPS/2D/3G
Producent: IFM
Kategoria: Czujniki indukcyjne z wyjściem NAMUR/EEx

Dodaj do porównania

79,21 €

97,43 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Do zastosowań w strefach niebezpiecznych
Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
Wyjątkowa stabilność mechaniczna zapewnia duże bezpieczeństwo instalacji
Wyraźnie widoczne wskazanie stanu przełączenia

Cechy produktu
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte
Strefa działania [mm]		10
Obudowa		Obudowa gwintowana
Wymiary [mm]		M30 x 1,5 / L = 65
Aplikacja
Konstrukcja		styki pozłacane; Zwiększony zasięg działania; Obudowa całometalowa
Wytrzymałość na ciśnienie [bar]		100
Uwaga dot. przeciążalności		powierzchnia aktywna
Dane elektryczne
Napięcie zasilania [V]		10...30 DC
Pobór prądu [mA]		< 20
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Wyjścia
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		40
Częstotliwość przełączania DC [Hz]		50
Zabezpieczenie przed zwarciem		tak
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		10
Realny zasięg działania Sr [mm]		10 ± 10 %
Gwarantowany zasięg działania [mm]		0...8,1
Zwiększony zasięg działania		tak
Dokładność / odchylenie
Współczynnik korekcji		stal: 1 / stal kwasoodporna: 0,2 / mosiądz: 0,8 / aluminium: 0,6 / miedź: 0,2
Histereza [% z Sr]		1...20
Dryft punktu przełączania [% z Sr]		-10...10
Warunki pracy
Temperatura otoczenia [°C]		-40...60
Ochrona		IP 67; (przy użytkowaniu poza strefą EX: IP 65, IP 66, IP 67, IP 68, IP 69K)
Testy / dopuszczenia
Dopuszczenie		BVS 12 ATEX E 045 X; IECEx BVS 12.0030 X
Oznaczenie ATEX		II 3G Ex ec IIC T6 Gc X\| II 2D Ex tb IIIC T85°C Db X
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-6 w. cz. przewodzone	10 V
	EN 55011	klasa B
Odpornośc na uderzenia
	EN 60068-2-75 Ehc	1 J
Odporność na wibracje
	EN 60068-2-6 Fc	20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
	EN 60068-2-27 Ea	100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
	EN 60068-2-27 Ea	40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
	EN 60068-2-14 Na	TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 50 cykli
Próba natrysku solanki
	EN 60068-2-52 Kb	poziom rygoru 5 (4 cykle testowe)
MTTF [lata]		1258
Dane mechaniczne
Waga [g]		207
Obudowa		Obudowa gwintowana
Montaż		montaż zabudowany
Wymiary [mm]		M30 x 1,5 / L = 65
Opis gwintu		M30 x 1,5
Materiał		stal nierdzewna (1.4404 / 316L); PEI; nakrętki zabezpieczające: stal kwasoodporna
Moment dokręcający [Nm]		80
Obudowa całometalowa		tak
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	4 x 90° LED, kolor żółty
Akcesoria
Dostarczane elementy		nakrętki zabezpieczające: 2
Uwagi
Uwagi		Uwaga: do zastosowań w srefach zagrożonych wybuchem Bezpiecznik musi być podłączony między źródłem prądu i urządzeniem. (Zwłoczny 40 mA, zgodnie z EN 60127-2) Podłączenie bezpiecznika musi być wykonane w obwodzie L+ poza strefą wybuchową.
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne - wtyk
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
