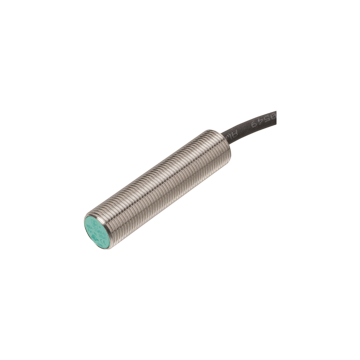

NBB4-12GM50-EI - 281547
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło zabudowane, Cyfrowe wyjście prądowe, wykryty obiekt: 10 mA ± 1 mA nie wykryto obiektu: 5 mA ± 1 mA , 9 ... 30 V DC, kabel 2 m PUR, IP68 / IP69K, 0 ... 1800 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB4-12GM50-EI
- 4 mm czoło zabudowane
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - Cyfrowe wyjście prądowe
| Ogólne specyfikacje | ||
|---|---|---|
| Typ wyjścia | Cyfrowe wyjście prądowe | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 12 mm x 12 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.4 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0.45 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 9 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 1800 Hz | |
| Histereza | 2 ... 15 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Dryft temperaturowy | ≤ 10% | |
| Opóźnienie czasowe przed dostępnością | ≤ 5 ms | |
| Rezystor obciążenia | 100 ... 250 Ohm | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1601 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wyjście cyfrowe | ||
| Output value | wykryty obiekt: 10 mA ± 1 mA nie wykryto obiektu: 5 mA ± 1 mA |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PUR, 2 m | |
| Core cross section | 3 x 0,34 mm 2 | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 / IP69K | |
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
