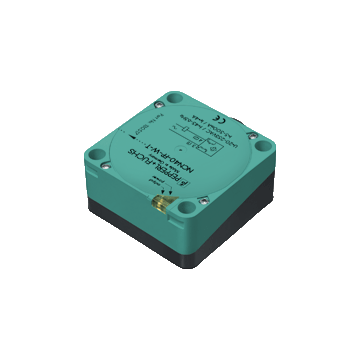

NCN40-FP-W-T-P1 - 130539
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 40 mm, czoło niezabudowane, 2-przewodowy / normalnie otwarty / zamknięty (NO / NC), 20 ... 253 V, zaciski śrubowe, IP68, 0 ... 20 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN40-FP-W-T-P1
- Zakres temperatur
-25 ... 100 ° C (-13 ... 212 ° F)
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty / zamknięty (NO / NC) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 40 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | AC | |
| Zapewniona odległość robocza | 0 ... 32.4 mm | |
| Współczynnik redukcji r Al | 0.4 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,85 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 20 ... 253 V. | |
| Częstotliwość przełączania | 0 ... 20 Hz | |
| Histereza | typ. 3 % | |
| Zabezpieczenie przed zwarciem | nie | |
| Spadek napięcia | ≤ 5 V typ. 4 V. | |
| Prąd chwilowy (20 ms, 0,1 Hz) |
max. 3000 mA | |
| Dryft temperaturowy | -10 ... 15% przy < -25 ° C | |
| Prąd pracy | 5 ... 500 mA | |
| Prąd wyłączenia | 0.3 ... 1 mA typ. 0.7 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 100 ms | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | zaciski śrubowe | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! moment dokręcania 1,2 Nm + 10% |
|
| Core cross section | do 2,5 mm 2 | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm 2 , z tulejami złączowymi 0,34 mm 2 | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm 2 , z tulejami łączącymi 1,5 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Podstawa obudowy | PBT | |
| Stopień ochrony | IP68 | |
| Moment dokręcania, śruby obudowy | 1 Nm | |
| Uwaga | 1) W zakresie temperatur poniżej 0 ° C dopuszczalne napięcie robocze U b 80 ... 253 V Bezpiecznik ≤ 2 A (szybki) zgodny z IEC 60127-2 Arkusz 1 Zalecenie: po zwarciu sprawdź, czy urządzenie działa poprawnie. |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
