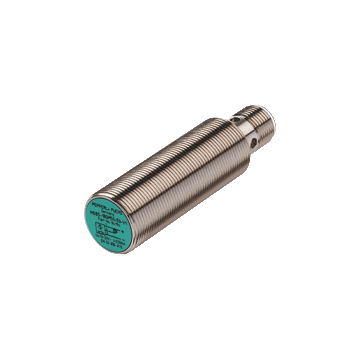

NBB5-18GM50-E2-T-V1 - 236488
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 5 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 5 ... 36 VDC, konektor M12-3pin, IP67, 0 ... 800 Hz, -25 ... 100 ° C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB5-18GM50-E2-T-V1
- Rozszerzony zakres temperatur
- 5 mm czoło zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 5 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 4,05 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 18 mm x 18 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.4 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0.4 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | 10 mm | |
| B | 11 mm | |
| F | 30 mm | |
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 1950 Hz | |
| Histereza | 0.04 ... 1.15 mm | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Odporność na przeciążenie | tak | |
| Zabezpieczenie przed zerwaniem drutu | tak | |
| Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
| Tłumienie przepięć | tak | |
| Sinusoida | 10% | |
| Spadek napięcia | ≤ 2,5 V. | |
| Powtórz dokładność | 0,15 mm | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0.01 mA | |
| Prąd zasilania bez obciążenia | ≤ 7 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 40 ms | |
| Wskaźnik stanu przełączania | Multihole-LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1935 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 3-pinowa | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 | |
| Masa | 50g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
