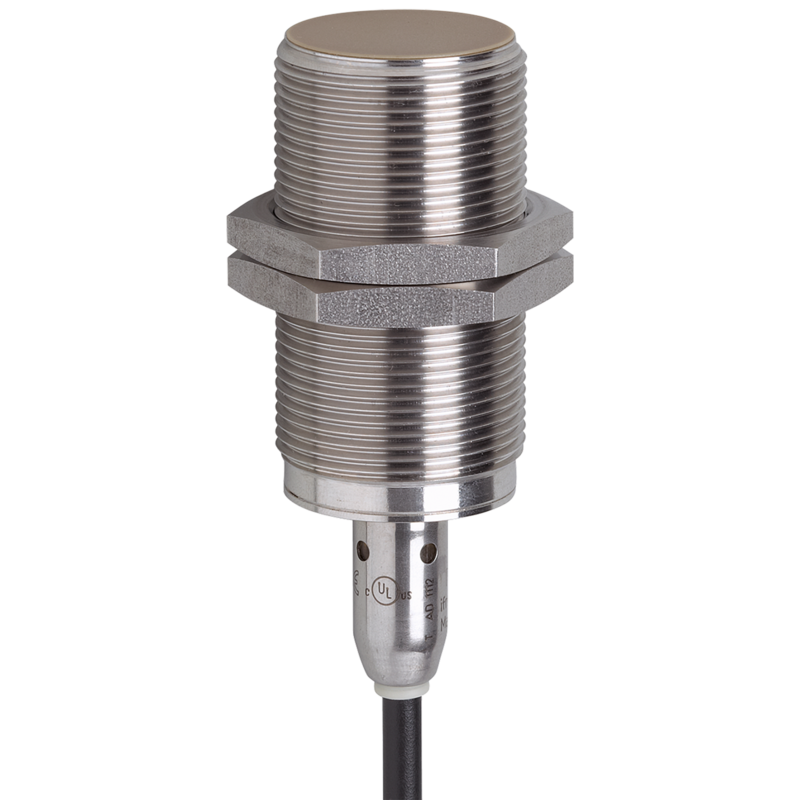

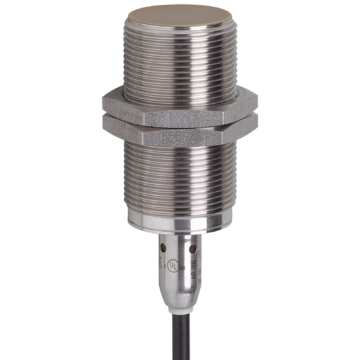

IIT239 - IIKC014BASKG/M/V4A/20M
Czujnik indukcyjny, PNP/NPN, NO, M30 x 1,5, Sn= 14mm, L = 81
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Szeroki zakres temperatury roboczej
- Odporne na wstrząs termiczny nawet w przypadku częstych zmian temperatury
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP/NPN | |
Funkcja wyjścia | normalnie otwarte | |
Strefa działania [mm] | 14 | |
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M30 x 1,5 / L = 81 | |
Aplikacja | ||
Konstrukcja | Zwiększony zasięg działania; optyczne wspomaganie ustawienia | |
Aplikacja | regularne procesy czyszczenia | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...36 DC | |
Pobór prądu [mA] | < 10; (tylko w układzie 3-przewodowym) | |
Klasa ochrony | II | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Wykonanie elektryczne | PNP/NPN | |
Funkcja wyjścia | normalnie otwarte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Minimalny prąd obciążenia [mA] | 2; (tylko w układzie 2-przewodowym) | |
Maks. prąd upływu [mA] | 0,5; (tylko w układzie 2-przewodowym) | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 100 | |
Zabezpieczenie przed zwarciem | tak | |
Typ zabezpieczenia przed zwarciem | impulsowe | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Strefa działania [mm] | 14 | |
Realny zasięg działania Sr [mm] | 14 ± 10 % | |
Gwarantowany zasięg działania [mm] | 0...11,34 | |
Zwiększony zasięg działania | tak | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 3...15 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | 0...100 | |
Ochrona | IP 68; IP 69K | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-5 Surge | 0,5 kV przewód do przewodu, Ri: 2 Ohm | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
EN 55011 | klasa B | |
MTTF [lata] | 1479 | |
Dopuszczenie UL | ||
Ta | 0...40 °C | |
Typ obudowy | Type 1 | |
Zasilanie | Limited Voltage/Current | |
Numer UL | E174191 | |
Dane mechaniczne | ||
Waga [g] | 787 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż zabudowany | |
Wymiary [mm] | M30 x 1,5 / L = 81 | |
Opis gwintu | M30 x 1,5 | |
Materiał | stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: PEEK | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 4 x 90° LED, kolor żółty | |
wsparcie nastaw | 1 x LED, kolor czerwony | |
Optyczne wspomaganie ustawienia | tak | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Uwagi | odpowiedni dla sterowników PLC typ 1 wg normy IEC 61131-2 | |
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Przewód: 20 m, PVC; 3 x 0,34 mm2 |
