IIT230 - IIK3010-ANKG/AM/US-104

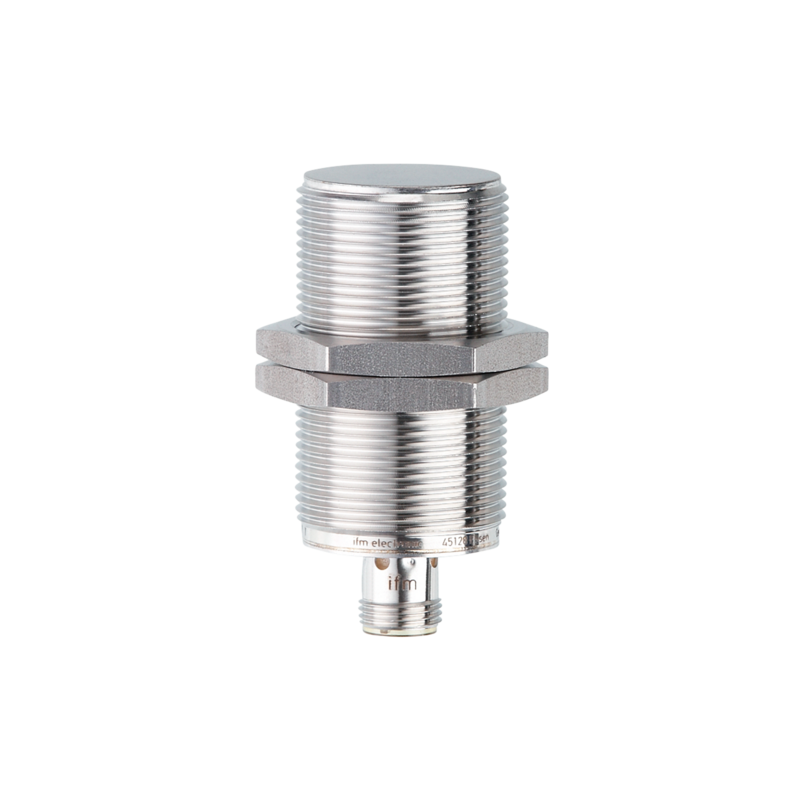

Czujnik indukcyjny z czołem metalowym IFM, średnica M30, sn=10 mm, czoło zabudowane, NPN/NO, zasilanie 10-36 VDC, konektor M12, 100 Hz, L=70 mm, IP68/IP69K, temp. max. 100 st.C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wytrzymała obudowa z litej stali nierdzewnej do zastosowań w przemyśle spożywczym
- Szeroki zakres temperatury roboczej
- Odporne na wstrząs termiczny nawet w przypadku częstych zmian temperatury
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 10 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 65 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane; Obudowa całometalowa | |
| Aplikacja | częste czyszczenie agresywnymi środkami czyszczącymi; regularne procesy czyszczenia | |
| Wytrzymałość na ciśnienie [bar] | 100 | |
| Uwaga dot. przeciążalności | powierzchnia aktywna | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 20 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 50 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 10 | |
| Gwarantowany zasięg działania [mm] | 0...8,1 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,6 / mosiądz: 0,8 / aluminium: 0,6 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...100 | |
| Ochrona | IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 emisja | klasa B | |
| Odpornośc na uderzenia | ||
| EN 60068-2-27 Ehc | 1 J | |
| MTTF [lata] | 1177 | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A012 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 137 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 65 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: stal nierdzewna (1.4404 / 316L); okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
| Moment dokręcający [Nm] | 80 | |
| Obudowa całometalowa | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x 90° LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
