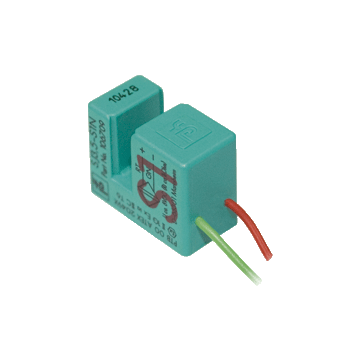

SJ3,5-S1N - 70133007

Czujnik indukcyjny szczelinowy firmy Pepperl+Fuchs, szerokość szczeliny = 3.5 mm, NAMUR z funkcją bezpieczeństwa, 2-przewodowy / normalnie otwarty (NO), , przewód 0,5 m z PVC, IP67, 0 ... 2500 Hz

SJ3,5-S1N - 70133007

Dodaj do porównania Usuń z porównania

418,20 zł

514,39 zł z podatkiem VAT

Dostępny na magazynie (10 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Inductive slot sensor SJ3,5-S1N
  • Szerokość szczeliny 3,5 mm
  • Nadaje się do SIL 3 wg. zgodnie z IEC 61508
  • Nieżelazne cele

Ogólne specyfikacje
Funkcja przełączania Normalnie otwarty (NO)
Typ wyjścia NAMUR z funkcją bezpieczeństwa
Szerokość szczeliny 3.5 mm
Głębokość zanurzenia (boczna) 5 ... 7 typ. 6 mm
Cel referencyjny 10 x 7 x 0,3 mm 3 , Al
Poziom nienaruszalności bezpieczeństwa (SIL) do SIL3 wg. zgodnie z IEC 61508 Niebezpieczeństwo! W aplikacjach związanych z bezpieczeństwem czujnik musi być obsługiwany z kwalifikowanym interfejsem bezpieczeństwa Pepperl + Fuchs, takim jak KFD2-SH-EX1.
Rozważ „Bezpieczeństwo funkcjonalne exida Ocena ”, który jest dostępny na stronie www.pepperl-fuchs.com jako integralna część dokumentacji tego produktu.
Typ wyjścia 2-przewodowy
Nominalne oceny
Napięcie nominalne 8.2 V (Ri około 1 kΩ)
Częstotliwość przełączania 0 ... 2500 Hz
Histereza ze wzmacniaczem przełączającym NAMUR: 0,09 mm (np. Pepperl + Fuchs KCD2-SR-Ex1.LB)
ze wzmacniaczem przełączającym bezpieczeństwa 0,05 mm (np. Pepperl + Fuchs KFD2-SH-Ex1)
Nadaje się do technologii 2: 1 tak, z diodą zabezpieczającą przed odwrotną polaryzacją
Tempo obecnego wzrostu 2.1 mA / mm
Zużycie prądu
Nie wykryto płytki pomiarowej 0.2 ... 1 mA
Wykryto płytkę pomiarową ? 3 mA
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom nienaruszalności bezpieczeństwa (SIL) SIL 3
MTTF d 11850 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Namur EN 60947-5-6: 2000, IEC 60947-5-6: 1999
Standardy EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Aprobata IECEx
Poziom ochrony sprzętu Ga IECEx PTB 11.0092X
Poziom ochrony sprzętu Gb IECEx PTB 11.0092X
Poziom ochrony sprzętu Da IECEx PTB 11.0092X
Poziom ochrony sprzętu Mb IECEx PTB 11.0092X
Aprobata ATEX
Poziom ochrony sprzętu Ga PTB 00 ATEX 2049 X
Poziom ochrony sprzętu Gb PTB 00 ATEX 2049 X
Poziom ochrony sprzętu Da PTB 00 ATEX 2049 X
Aprobata UL Lista cULus, cel ogólny
Zwykła lokalizacja E87056
Niebezpieczna lokalizacja E501628
Rysunek kontrolny 116-0454
Zatwierdzenie CCC
Niebezpieczna lokalizacja 2020322315002308
Aprobata NEPSI
Certyfikat NEPSI GYJ16.1392X
Warunki otoczenia
Temperatura otoczenia -25 ... 100 ° C (-13 ... 212 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia flexible leads LiY
Materiał obudowy PBT
Stopień ochrony IP67
Kabel
Średnica kabla 1.1 mm ± 0.1 mm
Promień gięcia > 10 x średnica przewodu
Materiał PCV
Core cross section 0,14 mm 2
Długość 500 mm
Uwaga tylko dla metali nieżelaznych
Regulowany ogranicznik
Informacje ogólne
Używaj w obszarach niebezpiecznych patrz instrukcja obsługi
System Classcode
ECLASS 13.0 27274001
ECLASS 12.0 27274001
ECLASS 11.0 27270101
ECLASS 10.0.1 27270101
ECLASS 9.0 27270101
ECLASS 8.0 27270101
ECLASS 5.1 27270101
ETIM 9.0 EC002714
ETIM 8.0 EC002714
ETIM 7.0 EC002714
ETIM 6.0 EC002714
ETIM 5.0 EC002714
UNSPSC 12.1 39121550
