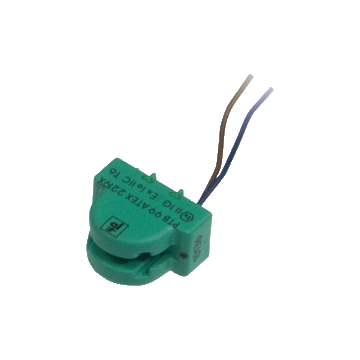

SC2-N0-GN - 70132954
Czujnik indukcyjny szczelinowy firmy Pepperl+Fuchs, szerokość szczeliny = 2 mm, Namur, 2-przewodowy / normalnie zamknięty (NC), 5 ... 25 V DC, przewód 0,5 m z PVC, IP67, 0 ... 5000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive slot sensor SC2-N0-GN
- Szerokość szczeliny 2 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Szerokość szczeliny | 2 mm | |
| Głębokość zanurzenia (boczna) | 5 ... 7 mm , typ. 6 mm | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Napięcie robocze | 5 ... 25 V. | |
| Częstotliwość przełączania | 0 ... 5000 Hz | |
| Histereza | 0.11 ... 0.2 mm | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ? 3 mA | |
| Wykryto płytkę pomiarową | ≤ 1 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 5790 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Zgodność elektromagnetyczna | NE 21: 2007 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx PTB 11.0091X | |
| Poziom ochrony sprzętu Gb | IECEx PTB 11.0091X | |
| Poziom ochrony sprzętu Da | IECEx PTB 11.0091X | |
| Poziom ochrony sprzętu Mb | IECEx PTB 11.0091X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | PTB 99 ATEX 2219 X | |
| Poziom ochrony sprzętu Gb | PTB 99 ATEX 2219 X | |
| Poziom ochrony sprzętu Da | PTB 99 ATEX 2219 X | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0453 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002306 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ16.1391X | |
| Zatwierdzenie morskie | DNVGL TAA00001A5 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | elastyczne przewody | |
| Core cross section | 0,06 mm 2 | |
| Materiał obudowy | PBT | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Średnica kabla | 0.75 mm ± 0.15 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PCV | |
| Core cross section | 0,06 mm 2 | |
| Długość | 500 mm | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
