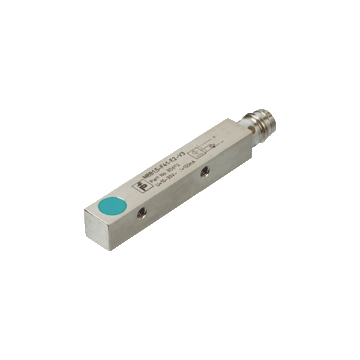

NEB3-F41-E0-V3 - 242308
Czujnik indukcyjny o wydłużonej strefie działania firmy Pepperl+Fuchs, zakres = 3 mm, czoło zabudowane, NPN / normalnie otwarty (NO), zasilanie 10 ... 30 V DC, konektor M8-3pin, IP67, 0 ... 1000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NEB3-F41-E0-V3
- 3-przewodowy prąd stały
- Metalowa obudowa
- 3 mm czoło pseudo-zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | NPN | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | quasi-rumieniec | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 2.4 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 9 mm x 9 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.35 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0.45 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| B | 6 mm | |
| C | 9 mm | |
| F | 16 mm | |
| sol | 1 mm | |
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 1000 Hz | |
| Histereza | 2 ... 20 typ. 10 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Odporność na przeciążenie | tak | |
| Zabezpieczenie przed zerwaniem drutu | tak | |
| Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
| Tłumienie przepięć | tak | |
| Sinusoida | ≤ 10% | |
| Spadek napięcia | ≤ 2 V. | |
| Powtórz dokładność | 0,15 mm | |
| Prąd pracy | 0 ... 200 mA, powyżej 50 ° C maks. 150 mA | |
| Prąd wyłączenia | ≤ 10 µA | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 50 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M8 x 1, 3-pinowa | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Masa | 20 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
