NBN2-F581-120S6-E8-V1 - 905935
Zestaw czujników indukcyjnych w systemach spawania firmy Pepperl+Fuchs, 2 x PNP/NO
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

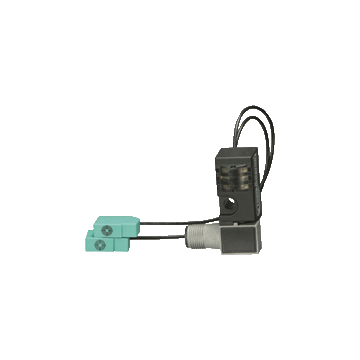

Najważniejsze parametry Inductive power clamp sensor NBN2-F581-120S6-E8-V1
- Niezwykle jasne wskazanie potrójnego pasma świetlnego
- Wtyczkę M12 można obracać o 0 °, 45 ° lub 90 °
- Do stosowania w systemach zgrzewania bezpośredniego i przemiennego
- Całkowicie bezhalogenowy i silikonowy
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 2 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 1.62 mm | |
| Współczynnik redukcji r Al | 0.45 | |
| Współczynnik redukcji r Cu | 0.35 | |
| Współczynnik redukcji r 304 | 0,75 | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 25 Hz | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | ≤ 1,7 mA |
|
| Prąd zasilania bez obciążenia | ≤ 15 mA |
|
| Stałe pole magnetyczne | 100 mT | |
| Zmienne pole magnetyczne | 100 mT | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1445 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED POWER | LED, zielony | |
| Stan przełączania | „Zamknięty” = LED czerwony (S02) / C „Otwarty” = LED żółty (S01) / O |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Przewód elastyczny, czujnik w obudowie | (120 ± 5) mm, PUR (bezhalogenowy) | |
| Materiał obudowy | wzmacniacz; PBT, PA6 + GD-ZN AL4 i oscylatory; PBT | |
| Stopień ochrony | IP65 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27210801 |
| ECLASS 12.0 | 27210801 |
| ECLASS 11.0 | 27210801 |
| ECLASS 10.0.1 | 27210801 |
| ECLASS 9.0 | 27210801 |
| ECLASS 8.0 | 27210801 |
| ECLASS 5.1 | 27210801 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
