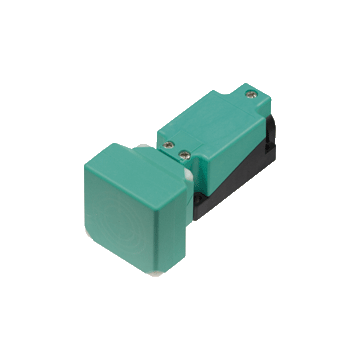

NBN40-U1L-Z2 - 233001
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 40 mm, czoło niezabudowane, 2-przewodowy, / normalnie otwarty / zamknięty (NO / NC), 5 ... 60 V DC, zaciski, IP68 / IP69K, 0 ... 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBN40-U1L-Z2
- Głowica czujnika dwukierunkowa i obrotowa
- Seria podstawowa
- 40 mm czoło niezabudowane
- 2-przewodowy prąd stały
- 2 wskaźniki LED dla widoczności 360 °
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty / zamknięty (NO / NC) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 40 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 32.4 mm | |
| Rzeczywista odległość robocza | 36 ... 44 mm typowo 40 mm | |
| Współczynnik redukcji r Al | 0.39 | |
| Współczynnik redukcji r Cu | 0.37 | |
| Współczynnik redukcji r 304 | 0,76 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 60 V DC | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | 1 ... 10 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | tolerancja na odwrotną polaryzację | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 5 V. | |
| Spadek napięcia w I L | ||
| Spadek napięcia I L = 100 mA, element przełączający włączony | ... 5 V | |
| Znamionowe napięcie izolacji | 60 V. | |
| Prąd pracy | 2 ... 200 mA | |
| Prąd wyłączenia | 0 ... 1 mA typ. 0.7 mA | |
| Wskaźnik stanu przełączania | 2 diody LED, żółte | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1170 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II | |
| Znamionowe napięcie izolacji | 60 V. | |
| Impulsy znamionowe wytrzymują napięcie | 800 V | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | zaciski śrubowe | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! moment dokręcania 1,2 Nm + 10% |
|
| Core cross section | do 2,5 mm 2 | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm 2 , z tulejami złączowymi 0,34 mm 2 | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm 2 , z tulejami łączącymi 1,5 mm 2 | |
| Materiał obudowy | ROCZNIE | |
| Czoło aktywne | ROCZNIE | |
| Podstawa obudowy | plastikowy | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 225 g | |
| Uwaga | Moment dokręcania: 1,8 Nm (obudowa) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
