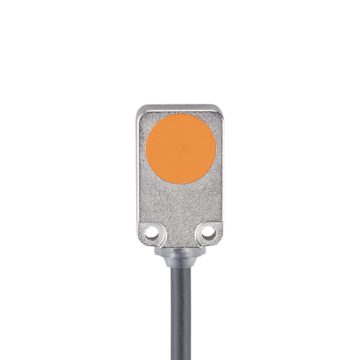

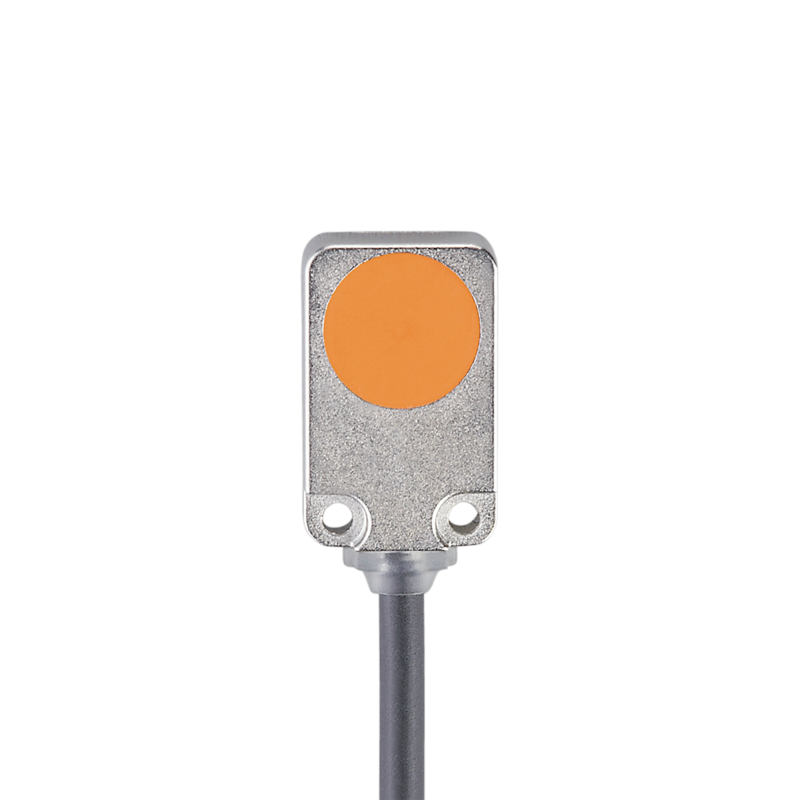

IQ2001 - IQ23008BAPKG/2M/PUR
Czujnik indukcyjny firmy IFM, 20 x 8 x 32 mm, strefa działania 8 mm montaż zabudowany, normalnie zamknięte, DC, PNP, 2 m PUR-przewód, IP65/IP66/IP67/IP 68, temperatura otoczenia -40...85 °C, częstotliwość przełączania 400 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Długi czas pracy i trwałość dzięki montażowi zabudowanemu i szerokiemu zakresowi temperatury
- Wyjątkowo niewielka obudowa do montażu w ograniczonej przestrzeni
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie zamknięte | |
| Strefa działania [mm] | 8 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 20 x 8 x 32 | |
| Aplikacja | ||
| Konstrukcja | możliwość stosowania z łańcuchami kablowymi; Zwiększony zasięg działania | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 400 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 8 | |
| Realny zasięg działania Sr [mm] | 8 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...6,48 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Ochrona | IP 65; IP 66; IP 67; IP 68 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cykli | |
| MTTF [lata] | 1688 | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A015 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 79,6 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | 20 x 8 x 32 | |
| Materiał | cynk odlewany ciśnieniowo powłoka specjalna; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: TPU; wypełnienie: PUR | |
| Możliwość stosowania z łańcuchami kablowymi | tak | |
| Możliwość stosowania z łańcuchami kablowymi | ||
| Promień zgięcia przy zastosowaniu łańcucha kablowego | min. 10 x średnica kabla | |
| Cykle zginania | > 5 Mio. | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Wyświetlanie stanu pracy | 1 x LED, kolor zielony | |
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR, Ø 4,9 mm; 3 x 0,34 mm2 | |
