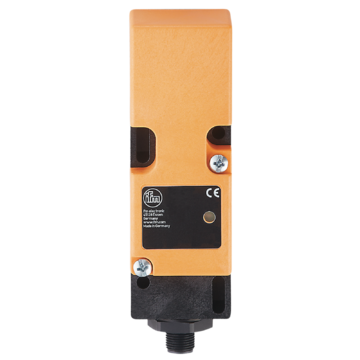

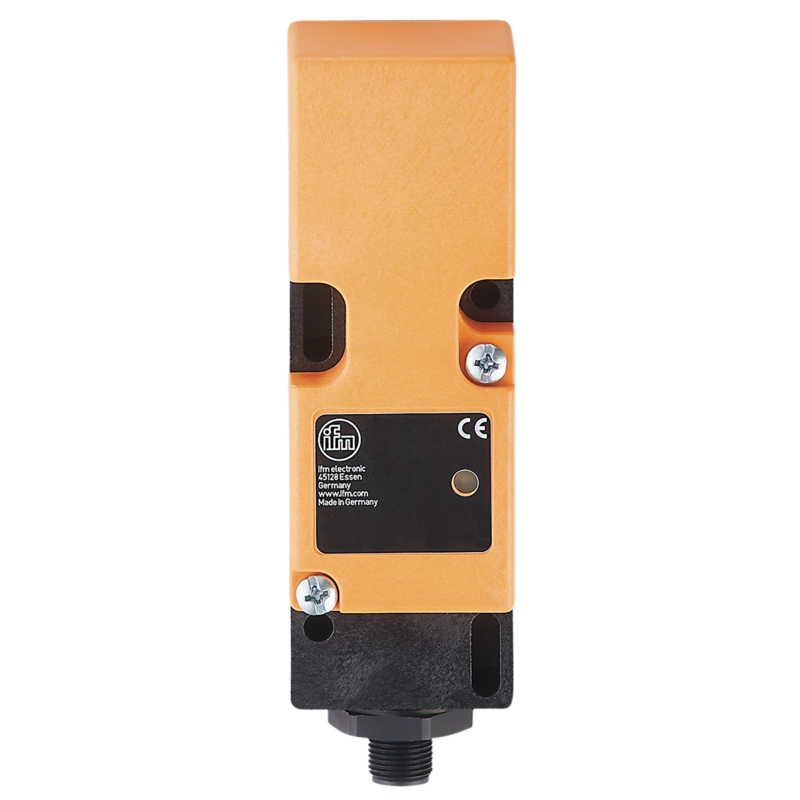

IM5044 - IME3020-FPKG/US-100-DPX
Czujnik indukcyjny IFM, kostka 40x40x120 mm, sn=20 mm, czoło niezabudowane, PNP/NO lub NC, zasilanie 10-36 VDC, konektor M12, 350 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Długi zasięg wykrywania do zastosowań w przenośnikach
- Programowalna funkcja wyjściowa NO/NC
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
- Do wyboru pięć położeń powierzchni aktywnej
- Wyraźnie widoczne wskazanie stanu przełączenia
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 20 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 40 x 120 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Pobór prądu [mA] | 5; (24 V) | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 300 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 20 | |
| Realny zasięg działania Sr [mm] | 20 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...16,2 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 1727 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Hazardous voltage | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 183,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 40 x 40 x 120 | |
| Materiał | PPE | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Uwagi | 5 pozycji możliwego ustawienia strefy aktywnej Przeciąć, żeby zaprogramować jako normalnie zamknięte NC. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
