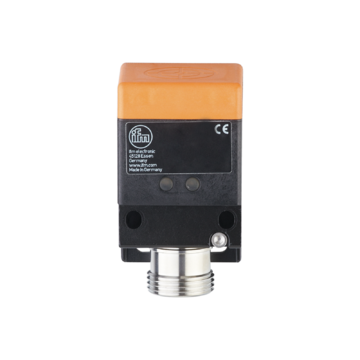

IM0056 - IMC2020BARKA/LS-300BL RT
Czujnik indukcyjny IFM, kostka 40x40x65 mm, sn=20 mm, czoło zabudowane, NO, zasilanie 20-140 V AC/DC, konektor 7/8, 25 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Długi zasięg wykrywania do zastosowań w przenośnikach
- Zespolone wyjście AC/DC i technologia dwuprzewodowa
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
- Do wyboru pięć położeń powierzchni aktywnej
- Wyświetlacz LED do kontroli operacji, stanu przełączenia i pracy
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 20 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 40 x 66 | |
| Dane elektryczne | ||
| Częstotliwość AC [Hz] | 47...63 | |
| Napięcie zasilania [V] | 20...140 AC / 10...140 DC | |
| Klasa ochrony | I | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 5,5 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 5,5 | |
| Minimalny prąd obciążenia [mA] | 5,5 | |
| Maks. prąd upływu [mA] | 1,7 (140 V AC/DC) | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 450 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 450 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 2200; (20 ms / 0,5 Hz) | |
| Częstotliwość przełączania AC [Hz] | 25 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 20 | |
| Realny zasięg działania Sr [mm] | 20 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...16,2 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 351 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Hazardous voltage | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 270,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | 40 x 40 x 66 | |
| Materiał | obudowa: PPE; powierzchnia aktywna: PPE kolor pomarańczowy; zaślepka: cynk odlewany ciśnieniowo; zacisk: cynk odlewany ciśnieniowo czarny; śruba: stal ocynkowana | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor czerwony | |
| działanie | 1 x LED, kolor zielony | |
| zwarcie | 1 x LED, zielony/czerwony miga naprzemiennie | |
| Uwagi | ||
| Uwagi | 5 pozycji możliwego ustawienia strefy aktywnej | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x 7/8"; kodowanie: A; Nakrętka: mosiądz, pokryty białym brązem | ||
