NJ10-30GK50-E2-Y222509 - 222509
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 10 mm, montaż zabudowany, PNP / normalnie otwarty (NO), zasilanie 10 ... 60 V DC, przewód 2,9 m z silikonu, IP68, 0 ... 700 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

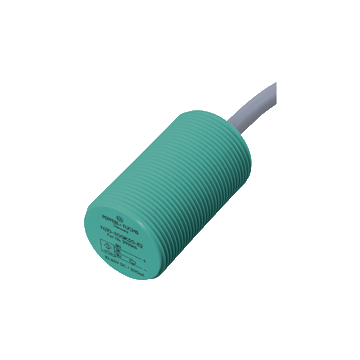

Najważniejsze parametry Inductive sensor NJ10-30GK50-E2-Y222509
- 3-przewodowy prąd stały
- 10 mm czoło zabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 10 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 8.1 mm | |
| Rzeczywista odległość robocza | 9 ... 11 mm typowo 10 mm | |
| Współczynnik redukcji r Al | 0.22 | |
| Współczynnik redukcji r Cu | 0.19 | |
| Współczynnik redukcji r 304 | 0,66 | |
| Współczynnik redukcji r Mosiądz | 0.33 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 60 V. | |
| Częstotliwość przełączania | 0 ... 700 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 2,8 V. | |
| Spadek napięcia w I L | ||
| Spadek napięcia I L = 10 mA, element przełączający włączony | 0.9 ... 2.4 V typ. 1.7 V | |
| Spadek napięcia I L = 20 mA, element przełączający włączony | 0.9 ... 2.4 V typ. 1.7 V | |
| Spadek napięcia I L = 50 mA, element przełączający włączony | 0.9 ... 2.5 V typ. 1.7 V | |
| Spadek napięcia I L = 100 mA, element przełączający włączony | 1 ... 2.6 V typ. 1.8 V | |
| Spadek napięcia I L = 200 mA, element przełączający włączony | 1.2 ... 2.8 V typ. 2 V | |
| Prąd pracy | 0 ... 400 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.01 mA | |
| Prąd zasilania bez obciążenia | ≤ 9 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1370 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel silikonowy, 2,9 m | |
| Core cross section | 0,75 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 | |
| Uwaga | w zestawie stal nierdzewna | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
