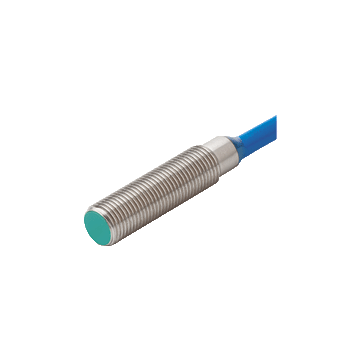

NJ0,8-5GM-N - 70133075
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 0,8 mm, montaż zabudowany, Namur, 2-przewodowy / normalnie zamknięty (NC), zasilanie 5 ... 25 V DC, przewód 2 m z PVC, IP67, 0 ... 5000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NJ0,8-5GM-N
- Zabudowane 0,8 mm
- Można stosować do SIL 2 wg. zgodnie z IEC 61508
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 0,8 mm | |
| Instalacja | zabudowany | |
| Zapewniona odległość robocza | 0 ... 0.65 mm | |
| Współczynnik redukcji r Al | 0.4 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,85 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie nominalne | 8.2 V (Ri około 1 kΩ) | |
| Napięcie robocze | 5 ... 25 V. | |
| Częstotliwość przełączania | 0 ... 5000 Hz | |
| Histereza | 3 % | |
| Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ? 3 mA przy napięciu nominalnym | |
| Wykryto płytkę pomiarową | ≤ 1 mA przy napięciu nominalnym | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| MTTF d | 1050 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata IECEx | ||
| Poziom ochrony sprzętu Ga | IECEx PTB 11.0037X | |
| Poziom ochrony sprzętu Gb | IECEx PTB 11.0037X | |
| Poziom ochrony sprzętu Da | IECEx PTB 11.0037X | |
| Poziom ochrony sprzętu Mb | IECEx PTB 11.0037X | |
| Aprobata ATEX | ||
| Poziom ochrony sprzętu Ga | PTB 00 ATEX 2048 X | |
| Poziom ochrony sprzętu Gb | PTB 00 ATEX 2048 X | |
| Poziom ochrony sprzętu Da | PTB 00 ATEX 2048 X | |
| Aprobata UL | ||
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0452 | |
| Zatwierdzenie CCC | ||
| Niebezpieczna lokalizacja | 2020322315002256 | |
| Aprobata NEPSI | ||
| Certyfikat NEPSI | GYJ16.1393X | |
| TIIS approval | na zapytanie | |
| ANZEx | 18.3018X | |
| Zatwierdzenie KCC | ||
| Niebezpieczna lokalizacja | 19-AV4BO-0025X | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Średnica kabla | 2.6 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PCV | |
| Core cross section | 0,14 mm 2 | |
| Długość | 2 m | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
