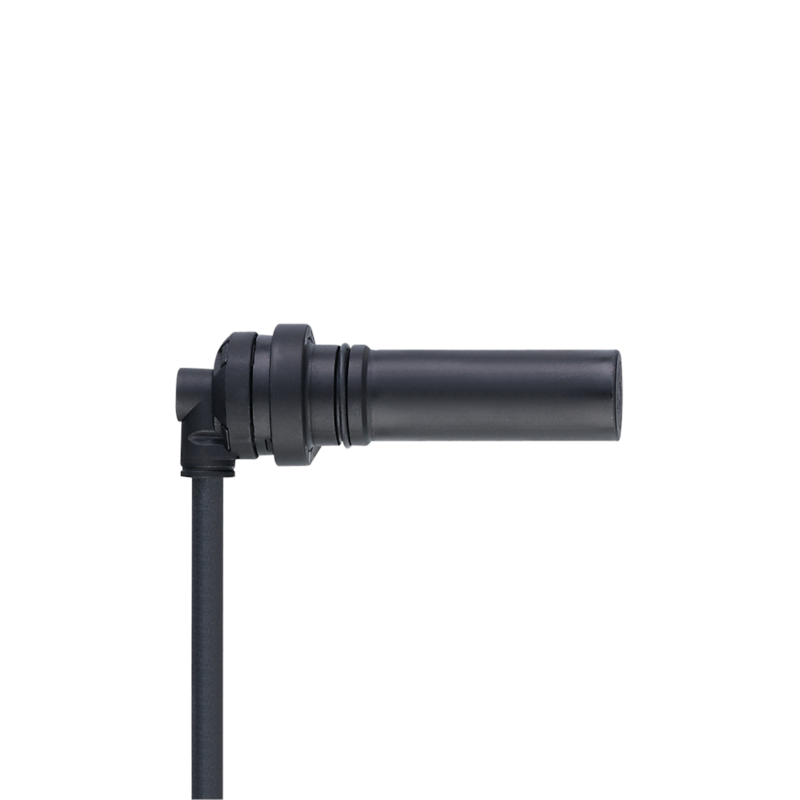

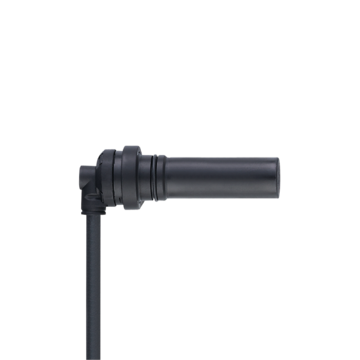

MX5051 - MXD41,7-BPKG/H/ZH
Czujnik indukcyjny firmy IFM, fi 15 / L = 64,5 mm, PNP, normalnie otwarte, 1,7 mm, 2 m PUR-przewód, częśtotliwość pracy do 15 000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezdotykowe wykrywanie metalowych kół zębatych
- Do bardzo wysokiej częstotliwości przełączania do 15 000 Hz
- Dokładne wykrywanie koła zębatego
- Szeroki zakres temperatury roboczej
- Szybki montaż z adapterami kołnierzowymi
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 1,7; (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.) | |
| Wymiary [mm] | Ø 15 / L = 64,5 | |
| Aplikacja | ||
| Zasada działania | czujnik Halla | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 40 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Maks. prąd upływu [mA] | 0,1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 50 | |
| Częstotliwość przełączania DC [Hz] | 1...15000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 1,7; (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.) | |
| Realny zasięg działania Sr [mm] | 1,7 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 1,38 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -32...85 | |
| Ochrona | IP 65; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 | 10 V/m | |
| EN 61000-4-4 | 2 kV | |
| EN 61000-4-6 | 10 V/m | |
| EN 61000-4-8 | 30 A/m | |
| EN 55011 | 0 klasa B | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -10 ° C; TB = 70 ° C; tl = 60 minut; t2 = <10 s; 20 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 3718 | |
| Dane mechaniczne | ||
| Waga [g] | 86,5 | |
| Wymiary [mm] | Ø 15 / L = 64,5 | |
| Materiał | mosiądz; PA; O-ring: FKM | |
| Moment dokręcający [Nm] | 7 | |
| Moduł zęba [mm] | 1,25 | |
| Długość instalacji [mm] | 45 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR | |
