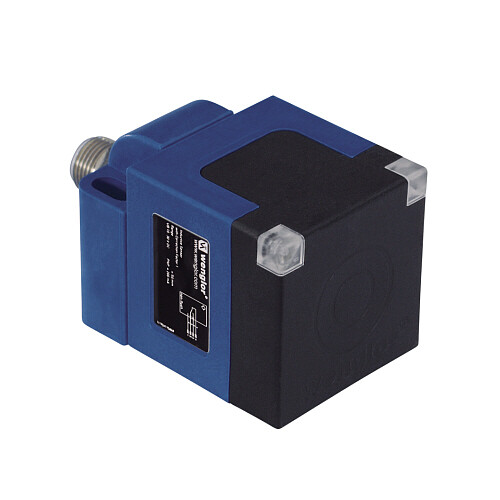

I1QA001
Czujnik indukcyjny do spawalnictwa firmy Wenglor, zakres = 20 mm, czoło zabudowany, polaryzacja PNP/ NO + NC, 1500 Hz, konektor M12-4 pin, IP67, powłoka teflonowa, odporność magnetyczna do 200 mT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Rozszerzony zakres temperatur
- Największe możliwe odległości przełączania ze współczynnikiem korekcji 1
- Bardzo dobra odporność magnetyczna i elektromagnetyczna
- Bardzo wysoka częstotliwość przełączania
Odporne na pole spawalnicze czujniki indukcyjne ze współczynnikiem korekcji 1 oferują unikalną kombinację cech technicznych: zwiększone odległości przełączania dla niezawodnego wykrywania obiektów, wysokie częstotliwości przełączania do zastosowań z dużymi prędkościami procesu i rozszerzonym zakresem temperatur do stosowania w różnych warunkach otoczenia. Dioda LED stanu przełączania funkcji diagnostycznych skraca czas przestoju systemu. Aby uprościć integrację, wszystkie konstrukcje obudów są dostępne w wersjach do montażu wpuszczanego lub niezabudowanego.
| Parametry indukcji | ||
|---|---|---|
| Odległość przełączania | 20 mm | |
| Współczynnik korekty FAKTOR stal nierdzewna V2A/mosiądz/Al | 1,04/1,04/1,04 | |
| Montaż | zabudowany | |

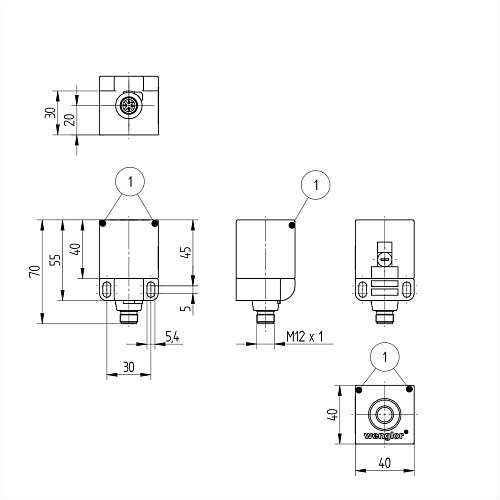

| Odległości montażowe A/B/C/D w mm | 0/15/60/0 | |
| Histereza przełączania | < 15 % | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 15 mA | |
| Częstotliwość przełączania | 1500 Hz | |
| Dryft temperaturowy (-25 °C < Tu < 60 °C) | 10 % | |
| Dryft temperaturowy (Tu < -25 °C, Tu > 60 °C) | 20 % | |
| Zakres temperatury | -40...80 °C | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| Wyjście przełączające / prąd przełączający | 200 mA | |
| Odporny na pola magnetyczne | 200 mT | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją i przeciążeniem | tak | |
| Klasa ochrony | II | |
| Dane mechaniczne | ||
| Materiał obudowy | Tworzywo | |
| Osłona czujnika | Powłoka teflonowa | |
| Odporny na spawanie | tak | |
| Full Encapsulation | tak | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-4 pin | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 2099,41 a | |
| Funkcja | ||
| Wskaźnik błędu | tak | |
| Wyjście | ||
| PNP NO + NC | tak | |
