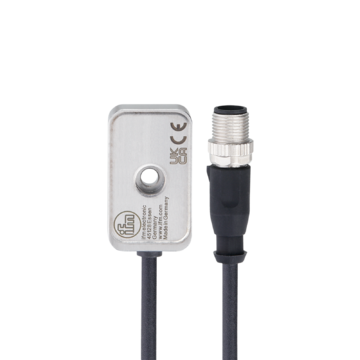

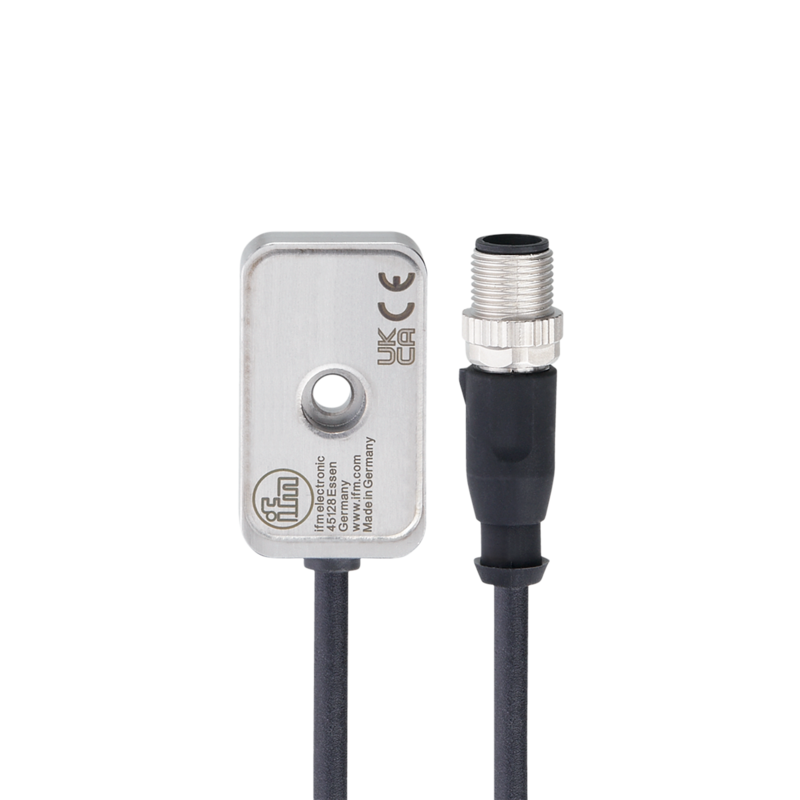

VSM103
Akcelerometr firmy IFM, liczba osi pomiaru 3, zakres pomiarowy wibracji -40...40 g, zakres częstotliwości 0...4500 Hz, temperatura otoczenia -30...85 °C, IP 67, IP 68, IP 69K, przewód 0,3 m z gniazdem M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnego wykrywania drgań maszyn i wyposażenia
- Do podłączania do elektroniki diagnostycznej czujników drgań
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Niewielka i wytrzymała obudowa ze stali nierdzewnej z doskonałym zabezpieczeniem przed przeciążeniem mechanicznym
| Cechy produktu | ||
|---|---|---|
| Zakres pomiarowy wibracji [g] | -40...40 | |
| Zakres częstotliwości [Hz] | 0...4500 | |
| Zasada pomiaru | pojemnościowy | |
| Aplikacja | ||
| Konstrukcja | możliwość stosowania z łańcuchami kablowymi | |
| Dane elektryczne | ||
| Napięcie wstępne DC [V] | 13...15 | |
| Prąd roboczy [mA] | 4...6 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Typ czujnika | Mikroelektromechaniczny System (MEMS) | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy wibracji [g] | -40...40 | |
| Zakres częstotliwości [Hz] | 0...4500 | |
| Zasada pomiaru | pojemnościowy | |
| Maks. czułość poprzeczna [%] | 5 | |
| Liczba osi pomiaru | 3 | |
| Dokładność / odchylenie | ||
| Dokładność | 0...3 kHz: +/- 10 % 3...4,5 kHz: 3 dB | |
| Czułość pomiarowa | 100 mV/g | |
| Odchylenie liniowości [% zakresu] | 2 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -30...85 | |
| Temperatura składowania [°C] | -30...100 | |
| Ochrona | IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g 11 ms | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g / 10...3000 Hz | |
| MTTF [lata] | 529 | |
| Dopuszczenie UL | ||
| Ta | 70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | L005 | |
| Numer UL | E251902 | |
| Dane mechaniczne | ||
| Waga [g] | 105,6 | |
| Typ montażu | Śruba montażowa | |
| Wymiary [mm] | 26,2 x 47,3 x 11,6 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 444) | |
| Moment dokręcający [Nm] | 3,5 | |
| Możliwość stosowania z łańcuchami kablowymi | tak | |
| Możliwość stosowania z łańcuchami kablowymi | ||
| Promień zgięcia przy zastosowaniu łańcucha kablowego | min. 10 x średnica kabla | |
| Promień gięcia do montażu stałego | min. 4 x średnica kabla | |
| Akcesoria | ||
| Dostarczane elementy | śruba z łbem walcowym: 1 x M5 x 12 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Przewód: 0,3 m, PUR, Ø 4,9 mm; Maks. długość przewodu: 250 m; Ekran podłączony do obudowy; 5 x 0,14 mm2 | ||
