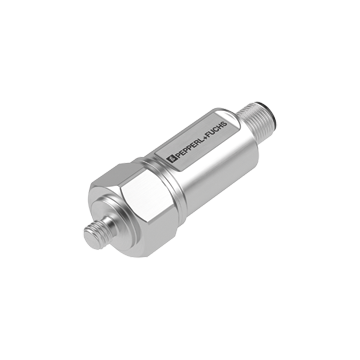

VIM32PL-E1V16-0RE-I421V14 - 70146714-100000
Programowalny czujnik wibracji firmy Pepperl+Fuchs, zakres 0 ... 16 mm/s, częstotliwość 10 … 100 Hz, sygnał 4 - 20 mA + PNP/NC, zasilanie 18 … 30 VDC, IP66/IP67, temp. pracy -40 ... 85 st.C, konektor M12
Zapytaj o produkt:
VIM32PL-E1V16-0RE-I421V14 - 70146714-100000 1 123,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Vibration sensor VIM32PL-E1V16-0RE-I421V14
- Analog current output
- Screw-in thread for simple installation
- Simple electrical commissioning
- Wytrzymała obudowa ze stali nierdzewnej
- Vibration velocity in mm/s via root mean square formation (rms)
- Switching output
| Opis produktu |
|---|
| Vibration sensor with switching output and analog current output |
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Vibration sensor | |
| Measuring technology | MEMS | |
| Seria | Performance Line | |
| Zmienna mierzona | Vibration velocity | |
| Zakres pomiaru | ||
| Vibration velocity | 0 ... 16 mm/s | |
| Dokładność pomiaru | ± 0.1 mm/s (calibration point: 90% of the measuring range; 159.2 Hz) Complies with the tolerance requirements of DIN ISO 2954 for measurement range greater than 8 mm/s |
|
| Cross-sensitivity | < 5 % of the partial lateral acceleration, which acts exactly 90° to the measuring axis | |
| Zakres częstotliwości | 10 ... 1000 Hz | |
| Averaging time | for v-rms: 2 s | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 329 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Specyfikacje elektryczne | ||
| Zabezpienie | external fuse is required: 1 A , fast acting , 30 V DC | |
| Napięcie robocze | 18 ... 30 V DC | |
| Zużycie prądu | max. 220 mA | |
| Pobór mocy | max. 6.6 W | |
| Opóźnienie czasowe przed dostępnością | 2 s (rms filter is calculated intially with measurement data before they are available at the output) | |
| Ochrona przed przepięciami | up to 2 kV | |
| Wyjście 1 | ||
| Typ wyjścia | analog output, current output of the vibration variable |
|
| Output current | 4 ... 20 mA | |
| Rezystor obciążenia | ≤ 500 Ω | |
| Wyjście 2 | ||
| Typ wyjścia | PNP | |
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Prąd pracy | SU18: 8 mm SU18 / 35: 25 mm SU19: 8 mm |
|
| Spadek napięcia | < 2 V | |
| Próg przełączania | 1.6 mm/s ( 10 % of the measuring range ) | |
| Preset response time | 2 s (minimum time for a vibration event above the switching threshold so that the output switches) | |
| Zabezpieczenie przed zwarciem | tak | |
| Standardowa zgodność | ||
| Stopień ochrony | DIN EN 60529, IP66, IP67 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, 60 g, 6 ms | |
| Odporność na wibrację | DIN EN 60068-2-6, 16.5 g, 10 ... 1000 Hz | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | ||
| Zwykła lokalizacja | E468231 cULus Listed, Class III Power Source and limited energy , if UL marking is marked on the product. For use in NFPA 70 Applications only., adapters providing field wiring on request | |
| Maksymalna dopuszczalna temperatura otoczenia | max. 80 °C (max. 176 °F) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | plug | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Długość obudowy | 72.5 mm | |
| Średnica obudowy | 23.8 mm | |
| Stopień ochrony | IP66 / IP67 only in connected state | |
| Złącze | ||
| Gwintowanie | M12 | |
| Liczba pinów | 4 | |
| Masa | około 100 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27271103 |
| ECLASS 12.0 | 27201406 |
| ECLASS 11.0 | 27201406 |
| ECLASS 10.0.1 | 27201406 |
| ECLASS 9.0 | 27201406 |
| ECLASS 8.0 | 27201406 |
| ECLASS 5.1 | 27201406 |
| ETIM 9.0 | EC004309 |
| ETIM 8.0 | EC004309 |
| ETIM 7.0 | EC002959 |
| ETIM 6.0 | EC002959 |
| ETIM 5.0 | EC001758 |
| UNSPSC 12.1 | 41114624 |
