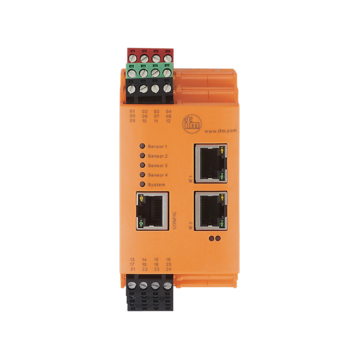

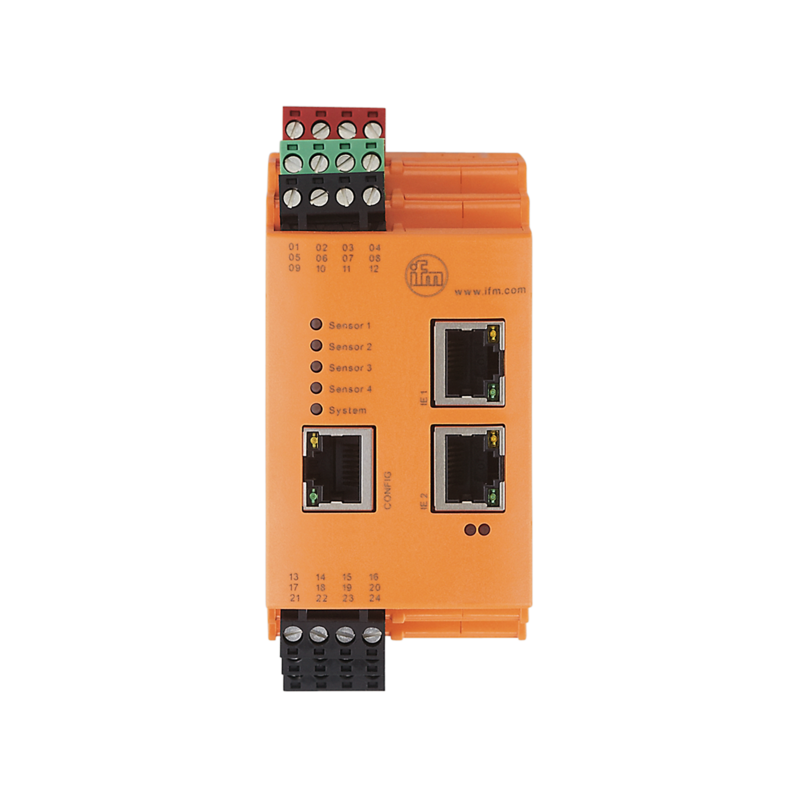

VSE152
Elektronika przetwarzająca dla czujników wibracji, EtherCAT, PNP, Obudowa z tworzywa sztucznego
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnego monitorowania drgań maszyn i wyposażenia
- Konserwacja zależna od warunków dzięki monitoringowi niewyważenia, łożyska tocznego lub stanu bramki
- Wejścia dynamiczne dla równoczesnego odbioru sygnałów z maksimum czterech czujników wibracji
- Dwa wyjścia przełączające do alarmu wstępnego i głównego
- Wejścia analogowe dla pomiaru innych wielkości fizycznych
| Cechy produktu | ||
|---|---|---|
| Zakres częstotliwości [Hz] | 0,1...12000 | |
| Interfejs komunikacyjny | Ethernet | |
| Aplikacja | ||
| Wykonanie | ustawianie parametrów za pomocą oprogramowania komputerowego VES004 | |
| Aplikacja | Ciagłe monitorowanie wibracji | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | 20 | |
| Napięcie zasilania [V] | 24 DC; (podczas korzystania z wejścia IEPE: 24 V + 20%; IEPE = Integrated Electronics Piezo Electric) | |
| Pobór prądu [mA] | 200; ((24 V DC)) | |
| Klasa ochrony | III | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 8; (konfigurowalne) | |
| Liczba wejść i wyjść | Liczba wejść analogowych: 2; ilość wejść dynamicznych: 4; Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Łączna liczba wejść | 6 | |
| Liczba wejść analogowych | 2 | |
| Wejście analogowe (prądowe) [mA] | 4...20 | |
| Rozdzielczość wejścia analogowego | 12 | |
| Ilość wejść dynamicznych | 4 | |
| Wejście dynamiczne - sygnał | 0...10 mA / IEPE / 4...20 mA | |
| Wejście dynamiczne - rozdzielczość [bit] | 16 | |
| Wejście dynamiczne - zakres częstotliwości [Hz] | 0,1...12000 | |
| Dynamiczne wejście - częstotliwość próbkowania [kSamples] | 100 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2; (konfigurowalne) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Liczba wyjść analogowych | 1; (konfigurowalne) | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres częstotliwości [Hz] | 0,1...12000 | |
| Interfejsy | ||
| Interfejs komunikacyjny | Ethernet | |
| Prędkość transmisji | 10 MBaud; 100 MBaud | |
| Protokół | EtherCAT | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | 0...60 | |
| Ochrona | IP 20 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV wyładowanie bezpośrednie / 15 kV wyładowanie atmosferyczne | |
| EN 61000-4-3 | 10 V/m (80...2700 MHz) | |
| EN 61000-4-4 Burst | 4 kV sonda sprzężenia pojemnościowego, uziemiona | |
| EN 61000-4-6 | 10 V 0,15...80 MHz | |
| EN 61000-6-4 | środowiska przemysłowe | |
| MTTF [lata] | 91 | |
| Dopuszczenie UL | ||
| Ta | 0...60 °C | |
| Typ obudowy | open Type | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | L001 | |
| Numer UL | E251902 | |
| Dane mechaniczne | ||
| Waga [g] | 413,2 | |
| Obudowa | Obudowa z tworzywa sztucznego | |
| Typ montażu | szyna; (TH35/EN60715) | |
| Wymiary [mm] | 114,2 x 50 x 105,3 | |
| Materiał | PA | |
| Pamięci danych | ||
| Zegar czasu rzeczywistego | tak; | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | kabel Ethernet skrosowany, do bezpośredniego połączenia z komputerem | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Combicon: | |
