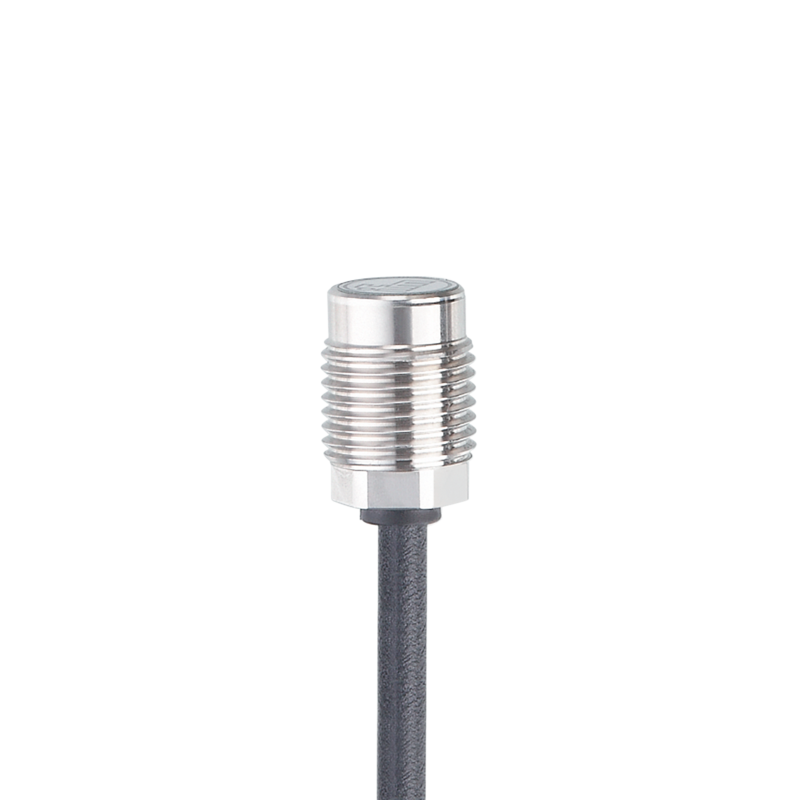

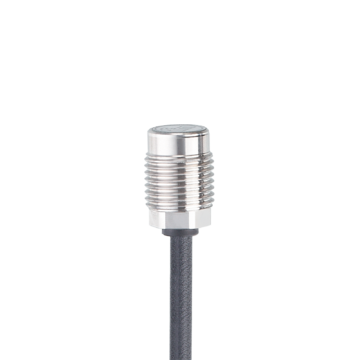

VSA006
Akcelerometr firmy IFM, analogowy, liczba osi pomiaru 1, zakres pomiarowy wibracji -25...25 g, zakres częstotliwości 1...10000 Hz, temperatura otoczenia -30...85 °C, IP 67, przewód 6 m
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnego wykrywania drgań maszyn i wyposażenia
- Do podłączania do elektroniki diagnostycznej czujników drgań
- Duży zakres temperatury roboczej i wysoka klasa ochrony zgodne z wymaganiami trudnych warunków przemysłowych
- Niewielka i wytrzymała obudowa ze stali nierdzewnej z doskonałym zabezpieczeniem przed przeciążeniem mechanicznym
- Bardzo dobra powtarzalność i niskie odchylenia linowości
Cechy produktu | ||
---|---|---|
Zakres pomiarowy wibracji [g] | -25...25 | |
Zakres częstotliwości [Hz] | 1...10000 | |
Zasada pomiaru | pojemnościowy | |
Aplikacja | ||
Konstrukcja | kabel ekranowany; możliwość stosowania z łańcuchami kablowymi | |
Wykonanie | do podłączenia zewnętrznych układów diagnostycznych VSE | |
Aplikacja | wykrywanie wibracji | |
Dane elektryczne | ||
Napięcie zasilania [V] | 7,2...10,8 DC | |
Pobór prądu [mA] | < 15 | |
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Typ czujnika | Mikroelektromechaniczny System (MEMS) | |
Wyjścia | ||
Analogowe wyjście prądowe [mA] | 0...10 | |
Maks. obciążenie [Ω] | 300 | |
Zakres pomiaru / nastaw | ||
Zakres pomiarowy wibracji [g] | -25...25 | |
Zakres częstotliwości [Hz] | 1...10000 | |
Zasada pomiaru | pojemnościowy | |
Czułość [µA/g] | 142 | |
Liczba osi pomiaru | 1 | |
Dokładność / odchylenie | ||
Odchylenie liniowości | 0,2 % | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -30...85 | |
Uwaga dot. temperatury otoczenia | cULus: < 80 °C | |
Temperatura składowania [°C] | -30...85 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
EN IEC 61000-6-2 2019 | ||
EN 61000-6-3 | ||
Odporność na wstrząsy | ||
DIN EN 60068-2-27 | 50 g 11 ms | |
Odporność na wibracje | ||
DIN EN 60068-2-20 | 20 g / 10 ... 2000 Hz | |
MTTF [lata] | 2642 | |
Dane mechaniczne | ||
Waga [g] | 257,5 | |
Typ montażu | M16 x 1,5 | |
Materiał | obudowa: stal nierdzewna (1.4404 / 316L) | |
Moment dokręcający [Nm] | 8 | |
Mechanische Überlastfestigkeit [g] | 500 | |
Możliwość stosowania z łańcuchami kablowymi | tak | |
Możliwość stosowania z łańcuchami kablowymi | ||
Promień gięcia do montażu stałego | : min. 4 x średnica kabla | |
Promień zgięcia przy zastosowaniu łańcucha kablowego | : min. 15 x średnica kabla | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Przewód: 6 m, PUR, Ø 5 mm, ekranowany; Maks. długość przewodu: 250 m; przewód przymocowany do obudowy; 4 x 0,25 mm2 |
