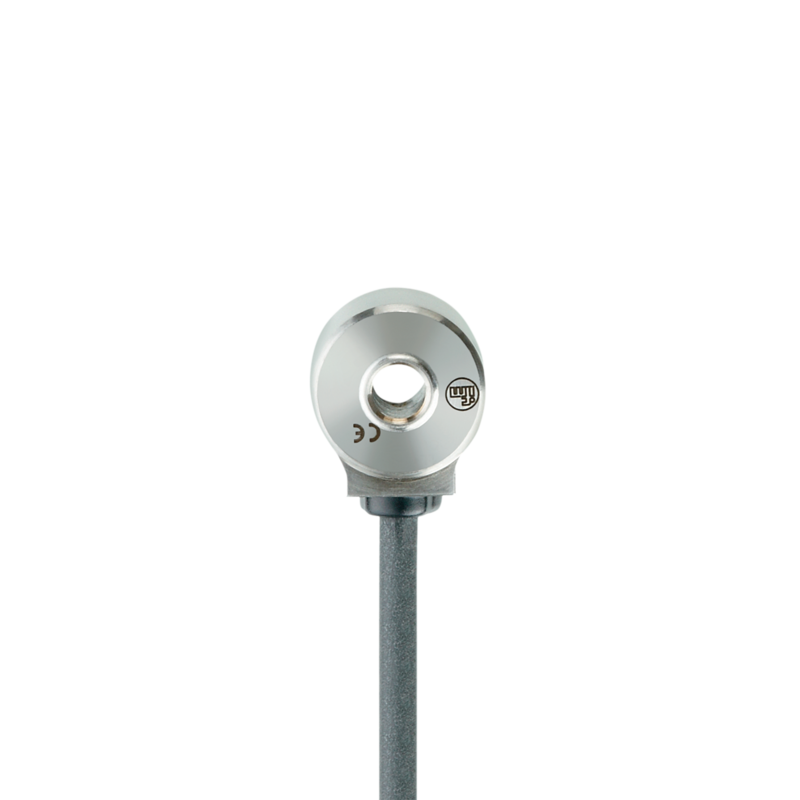

VSA004
Akcelerometr firmy IFM, analogowy, liczba osi pomiaru 1, zakres pomiarowy wibracji -25...25 g, zakres częstotliwości 1...10000 Hz, temperatura otoczenia -20...80 °C, IP 67, przewód 3 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do niezawodnego wykrywania drgań maszyn i wyposażenia
- Do podłączania do elektroniki diagnostycznej czujników drgań
- Duży zakres temperatury roboczej i wysoka klasa ochrony zgodne z wymaganiami trudnych warunków przemysłowych
- Niewielka i wytrzymała obudowa ze stali nierdzewnej z doskonałym zabezpieczeniem przed przeciążeniem mechanicznym
- Bardzo dobra powtarzalność i niskie odchylenia linowości
| Cechy produktu | ||
|---|---|---|
| Zakres pomiarowy wibracji [g] | -25...25 | |
| Zakres częstotliwości [Hz] | 1...10000 | |
| Zasada pomiaru | pojemnościowy | |
| Aplikacja | ||
| Konstrukcja | kabel ekranowany; możliwość stosowania z łańcuchami kablowymi | |
| Wykonanie | do podłączenia zewnętrznych układów diagnostycznych VSE | |
| Aplikacja | wykrywanie wibracji | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 7,2...10,8 DC | |
| Pobór prądu [mA] | < 15 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Typ czujnika | Mikroelektromechaniczny System (MEMS) | |
| Wyjścia | ||
| Analogowe wyjście prądowe [mA] | 0...10 | |
| Maks. obciążenie [Ω] | 300 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy wibracji [g] | -25...25 | |
| Zakres częstotliwości [Hz] | 1...10000 | |
| Zasada pomiaru | pojemnościowy | |
| Czułość [µA/g] | 142 | |
| Liczba osi pomiaru | 1 | |
| Dokładność / odchylenie | ||
| Odchylenie liniowości | 0,2 % | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...80 | |
| Uwaga dot. temperatury otoczenia | cULus: < 80 °C | |
| Temperatura składowania [°C] | -20...80 | |
| Maks. wilgotność względna powietrza [%] | 80; (40 °C: 50 % bez kondensacji) | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g 11 ms | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g / 10 ... 2000 Hz | |
| MTTF [lata] | 2660 | |
| Dane mechaniczne | ||
| Waga [g] | 120,5 | |
| Typ montażu | Śruba montażowa | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L) | |
| Moment dokręcający [Nm] | 5 | |
| Mechanische Überlastfestigkeit [g] | 500 | |
| Możliwość stosowania z łańcuchami kablowymi | tak | |
| Możliwość stosowania z łańcuchami kablowymi | ||
| Promień gięcia do montażu stałego | : min. 4 x średnica kabla | |
| Promień zgięcia przy zastosowaniu łańcucha kablowego | : min. 15 x średnica kabla | |
| Akcesoria | ||
| Dostarczane elementy | Śruba montażowa: 1 x M5 x 20, Torx 15 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Przewód: 3 m, PUR, Ø 4 mm, ekranowany; Maks. długość przewodu: 250 m; przewód przymocowany do obudowy; 4 x 0,14 mm2 | ||
