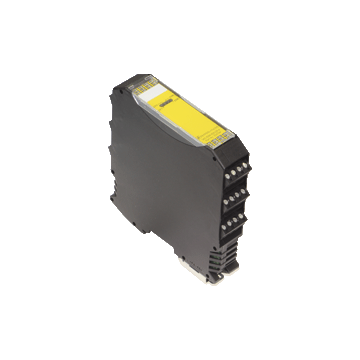

VAZ-2E8A-KE4-Z/R-S - 255794
Moduł przekaźnika bezpieczeństwa interfejsu AS-i firmy Pepprl+Fuchs, 2 kanały, 8 przekaźników
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface contact expansion module VAZ-2E8A-KE4-Z/R-S
- Prąd rozruchowy do 6 A.
- Czas wyłączenia 20 ms
| Opis produktu |
|---|
| Bezpieczna rozbudowa styków, 2 kanały, 8 zestawów styków |
| Ogólne specyfikacje | ||
|---|---|---|
| Opis | Bezpieczne kontakty, natychmiastowe 4 zestawy kontaktów na kanał (kontakty są jednokierunkowe) |
|
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Kategoria | Cat. 4 | |
| Czas misji (T M ) | 20 a | |
| B 10d | 1.96 E+6 | |
| Wskaźniki / środki operacyjne | ||
| Diody LED 1, 2, 3, 4 | Żółte diody LED CH1, CH2: styk 1 i 2 zamknięte EDM1, EDM2: obwód zwrotny 1 i 2 zamknięty |
|
| Specyfikacje elektryczne | ||
| Znamionowy prąd roboczy | 80 mA na kanał | |
| Ochrona przed przepięciami | kategoria przepięciowa III | |
| Wejście | ||
| Długość impulsu | max. 1,5 ms (dopuszczalny czas impulsu testowego) | |
| Poziom sygnału | 0-sygnał: < 2,4 V DC 1-sygnał: 18 ... 26,5 V. |
|
| Wyjście | ||
| Zabezpieczenie zwarciowe / przeciążenie | 6 A gG | |
| Prąd przełączania | max. 6 A przez 20 ms | |
| Prąd | Całkowity prąd na kanał 12 A | |
| Opóźnienie odpowiedzi | Opóźnienie odpowiedzi: <] 20 ms | |
| Częstotliwość przełączania | 15 Hz | |
| Przekaźnik | ||
| Napięcie przełączania | 10 V ... 230 V | |
| Prąd przełączania | 5 mA ... 3 A | |
| Trwałość mechaniczna | około 10 x 10 6 cykli przełączania | |
| Życie elektryczne | AC1 (360 S/h), około 100 x 103 cykli przełączania | |
| Obciążenie kontaktów | Pętla sprzężenia zwrotnego: maks. 20 mA | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa niskonapięciowa 2006/95 / WE | EN 60947-1: 2007 / A1: 2011, EN 60947-5-1: 2004 / AC: 2005 | |
| Dyrektywa EMC 2004/108 / WE | EN 61000-6-2: 2005 / AC: 2005 EN 61000-6-3: 2007 / A1: 2011 |
|
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 61000-6-2: 2005, EN 61000-6-4: 2001 | |
| Stopień ochrony | EN 60529: 2000 | |
| Bezpieczeństwo elektryczne | EN 60947-1:2007, EN 60947-5-1:2005 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 55 ° C (32 ... 131 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | bez kondensacji | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | wyjmowane zaciski pojemność znamionowa połączenia: sztywne / elastyczne (z tulejkami kablowymi i bez): 0,25 mm 2 ... 2,5 mm 2 dla połączenia wieloprzewodowego dwoma przewodami o jednakowym przekroju: elastyczny z podwójnymi tulejkami: 0,5 mm 2 ... 1,5 mm 2 |
|
| Materiał | ||
| Obudowa | PA 66-FR | |
| Masa | 270 g | |
| Montaż | Szyna montażowa DIN | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242692 |
| ECLASS 12.0 | 27242692 |
| ECLASS 11.0 | 27242692 |
| ECLASS 10.0.1 | 27242692 |
| ECLASS 9.0 | 27242692 |
| ECLASS 8.0 | 27279212 |
| ECLASS 5.1 | 27279212 |
| ETIM 9.0 | EC003015 |
| ETIM 8.0 | EC003015 |
| ETIM 7.0 | EC003015 |
| ETIM 6.0 | EC003015 |
| ETIM 5.0 | EC003015 |
| UNSPSC 12.1 | 39121535 |
